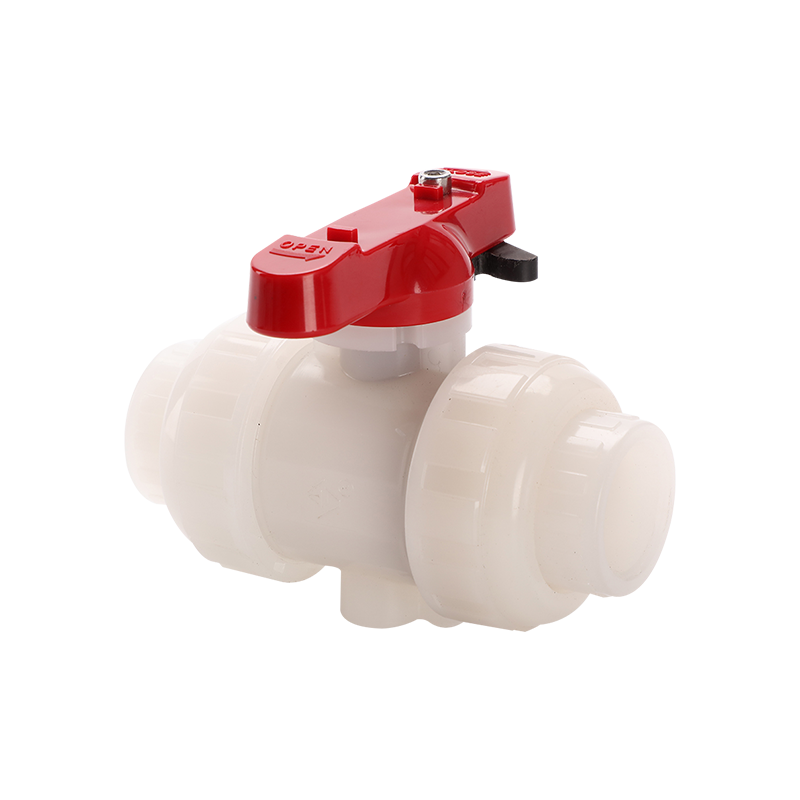

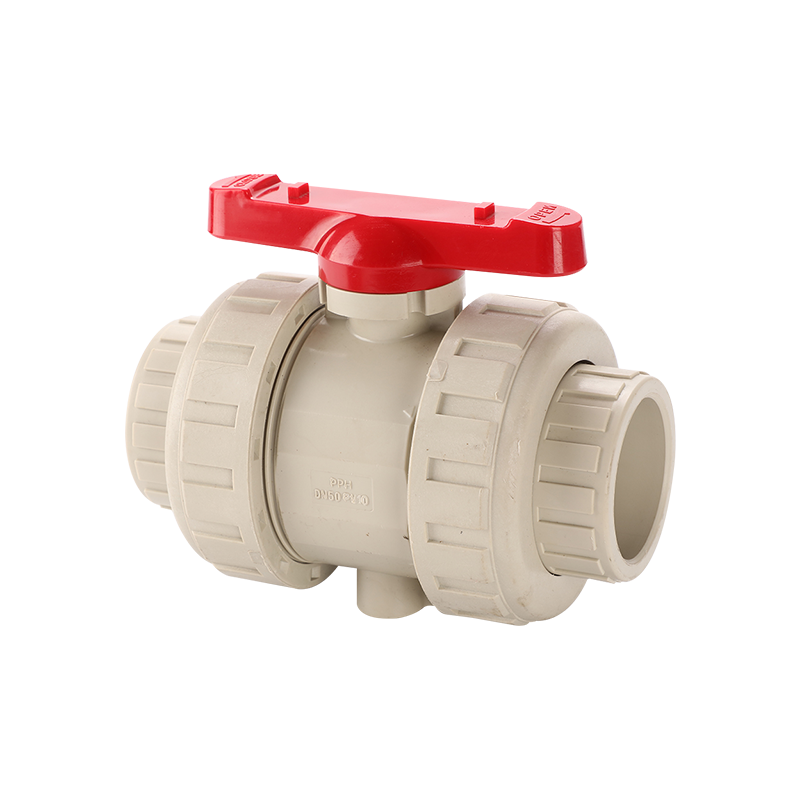

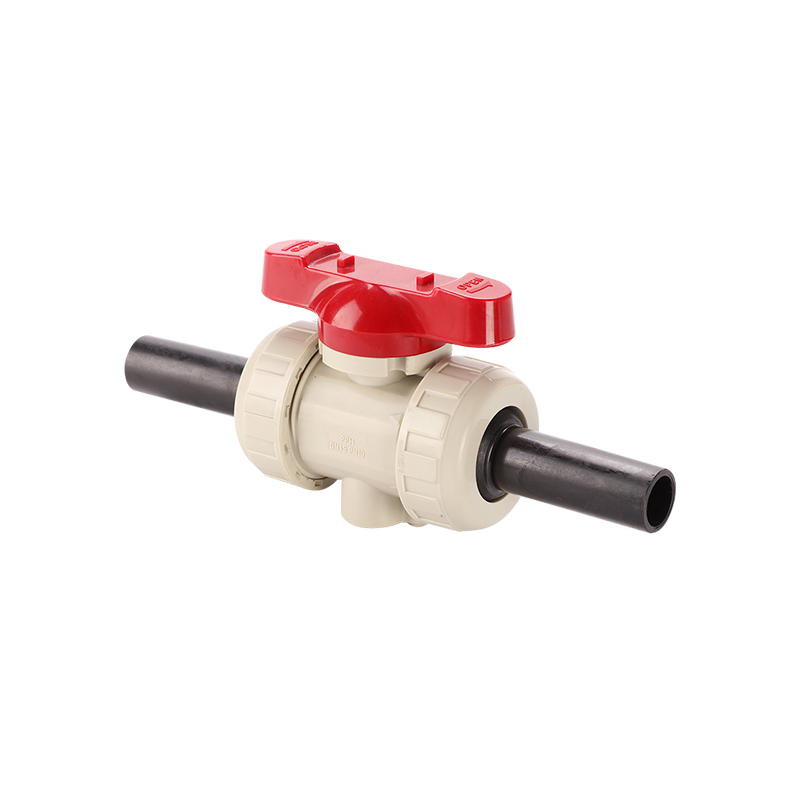

Na mieru Guľový ventil True Union Dodávatelia, OEM/ODM továreň

Úplný otvor, hrubšia hrúbka steny, tlak do PN16 (UPVC, CPVC, PVDF)
Uzamykacie zariadenie (voliteľné), zámok rukoväte je možné vykonať úplným otvorením (zatvorením).
DN15-50 pre úplný vákuový servis.
Dĺžka ventilu presahuje konštrukčné požiadavky HG-xx. Dlhšia cievka má silnejšiu guľôčku hrubšie PTFE tesnenie, silnejšiu vnútornú zátku a závit.
možno ľahko zmeniť z manuálneho na automatický bez výmeny tela.
Nový spodný stojan s otvorom na vložku umožňuje zaistiť ventil na stole alebo paneli iba vložením kovovej vložky.
Odstránenie rukoväte a umiestnenie zdvihnutých výstupkov do nosiča umožňuje jednoduchú demontáž ventilu.
Existujúce prípady ukazujú, že v dôsledku faktorov, ako sú chyby pri inštalácii vo výrobných potrubiach, je ľahké spôsobiť nadmerné namáhanie prevlečnej matice a jej netesnosť alebo dokonca poškodenie. Preto sa neodporúča používať ventil s pripojovacou štruktúrou nad DN50.

Nie

Časti

Materiály

Kĺby

PPH, UPVC, CPVC, PVDF, FRPP, PE

Spojovacia matica

PPH, UPVC, CPVC, PVDF, FRPP

Telo

PPH, UPVC, CPVC, PVDF, FRPP

Tesnenie sedadla

EPDM/FPM/FFKM PTFE

Lopta

PPH, UPVC, CPVC, PVDF, FRPP

Vnútorná zástrčka

PPH, UPVC, CPVC, PVDF, FRPP

Stonka

PPH, UPVC, CPVC, PVDF, FRPP

Rukoväť

ABS, PPG

Stonka O-ring

EPDM, FPM, FFKM

O-krúžok

EPDM, FPM, FFKM

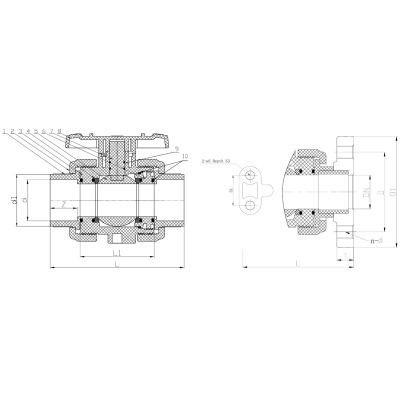

Tabuľka rozmerov (mm)

HG/DIN

DN	L1	koniec zásuvky					Koniec zváraný na tupo
		UPVC, CPVC			PPH, PVDF (zvárané)		PE, PPH
		d	Z	L #	d	L #	d1	d	L
									Krátke	Dlhé
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	Koniec závitu		Prírubový koniec
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7,3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7,3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7,3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	koniec zásuvky
					UPVC, CPVC				PPH, PVDF (zvárané)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7,3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7,3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7,3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Koniec závitu			Prírubový koniec
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Skutočné spojovacie guľové ventily kombinujú prietokovú dráhu s plným otvorom s odnímateľnou spojkou na oboch koncoch, čo dáva rastlinám ventil, ktorý poskytuje vysoký tlakový výkon a zároveň zostáva jednoduchý na údržbu alebo odstránenie z potrubia.

Kľúčové vlastnosti:
• Konštrukcia s plným otvorom s hrubšou hrúbkou steny podporuje menovité hodnoty tlaku až do PN16 v materiáloch UPVC, CPVC a PVDF.
• Voliteľné uzamykacie zariadenie zaisťuje rukoväť v úplne otvorenej alebo úplne zatvorenej polohe pre prevádzkovú bezpečnosť a postupy uzamknutia.
• Veľkosti DN15-50 sú určené pre úplné vákuové služby, čím sa rozšíri vhodnosť do podtlakových aplikácií.
• Dĺžka tela presahuje konštrukčné požiadavky štandardu HG, čo umožňuje hrubšiu guľu, hrubšie PTFE tesnenie a silnejšiu vnútornú zátku a závit pre väčšiu dlhodobú životnosť.
• Ventil je možné prestavať z manuálneho na automatické (pneumatické alebo elektrické) ovládanie bez výmeny telesa, čím sa chráni počiatočná investícia do inštalácie, keďže sa potreby automatizácie vyvíjajú.
• Spodný stojan s otvorom na vložku umožňuje pripevnenie ventilu na stôl alebo panel iba pomocou kovovej vložky bez dodatočných konzol.
• Odstránením rukoväte a umiestnením vyvýšených výstupkov do nosiča umožňuje rýchlu a jednoduchú demontáž pre údržbu.

Skúsenosti v teréne ukazujú, že chyby pri inštalácii v továrenskom potrubí môžu spôsobiť nerovnomerné namáhanie prevlečných matíc, čo pri väčších veľkostiach časom vedie k netesnostiam alebo poškodeniu matíc. Z tohto dôvodu sa štýl pripojenia pomocou spojky odporúča pre použitie do DN50, pričom väčšie priemery lepšie vyhovujú konštrukcie s prírubovým guľovým ventilom.

Typické aplikácie zahŕňajú procesné lyžiny, systémy na úpravu vody, vákuové potrubia a inštalácie, ktoré môžu byť neskôr automatizované, vďaka čomu je tento ventil flexibilnou voľbou pre inžinierov, ktorí chcú možnosť inovovať metódy ovládania bez prepracovania potrubia.

Uzamykacia rukoväť
Koncový spínač – guľový ventil
Predĺženie vretena – guľové ventily
Ventilovaná guľa – Guľový ventil
HDPE koniec
Vodivý polypropylénový materiál

Otázka: Aké certifikácie a záruky ponúkate?

Certifikované s ISO 9001, ISO 14001, ISO 45001 a licenciou China TS. 100% tlakovo testované pred odoslaním, spĺňajúce normu netesnosti ISO 5208 stupňa A. Záruka: 12 mesiacov od dátumu odoslania.

Otázka: Prijímate objednávky OEM? Čo je MOQ?

áno. Prispôsobenie dostupné pre materiál tela, tesnenia, farbu, logo a balenie. MOQ pre štandardné produkty je zvyčajne 10-50 kusov; malé skúšobné objednávky vítané. Dodacia lehota: 15-30 dní.

Otázka: Pre aké médiá sú plastové ventily Baodi vhodné?

V závislosti od materiálu: UPVC pre vodu a slabé kyseliny/zásady (0-60 ℃); CPVC pre horúce kyseliny a chlór-alkálie (0-93 °C); PVDF pre silné kyseliny, vysoko čisté chemikálie a rozpúšťadlá (-20-120 ℃). K dispozícii je bezplatné poradenstvo pri výbere.
