Aké sú ďalšie produkty z plastových ventilov? Analýza architektúry v priemyselných potrubných systémoch
V prostredí s komplexnou manipuláciou s tekutinami riadia primárne smerové prúdenie štandardné guľové, škrtiace a membránové ventily. Zachovanie integrity systému, zabránenie kavitácii čerpadla a umožnenie presnej diagnostiky si však vyžadujú špecializované pomocné komponenty. Táto technická kategória, definovaná ako Iné produkty z plastových ventilov, zahŕňa nevyhnutné zariadenia na manuálne ovládanie tekutín navrhnuté tak, aby spĺňali tieto vysoko špecifické prevádzkové výklenky v potrubnej sieti.
Výrobná a konštrukčná integrita týchto pomocných ventilov je rozhodujúca pre celkovú bezpečnosť systému. Spoločnosť Ningbo Baodi Plastic Valve Co., Ltd., ktorej počiatky siahajú až do roku 1979, je jedným z prvých podnikov v Číne, ktorý navrhuje a vyrába priemyselné plastové ventily. Po výrobe prvého plastového membránového ventilu v roku 1979 a vynájdení jednodielneho prírubového guľového ventilu v roku 1992 sa spoločnosť dôsledne zameriavala na riešenie zložitých problémov v oblasti riadenia tekutín. Ako hlavný navrhovateľ národných noriem pre plastové ventily spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. konštruuje svoje Iné produkty z plastových ventilov tak, aby spĺňali presne tie isté tlakové triedy a protokoly chemickej odolnosti ako jej primárne komponenty na reguláciu prietoku. To zaisťuje, že každý bod v sieti tekutín si zachováva konzistentnú materiálovú kompatibilitu.
Doplnková úloha pomocných ventilov v kvapalinových okruhoch
Ďalšie produkty z plastových ventilov fungujú ako ochranná a diagnostická vrstva v rámci architektúry priemyselných potrubí. Typicky neregulujú hlavný objemový prietok; namiesto toho sa zaoberajú fyzikálnymi premennými, ktoré vznikajú počas transportu tekutín. Napríklad plastové vzorkovacie ventily (labcock) umožňujú operátorom extrahovať mikroobjemy agresívnych chemikálií na laboratórnu analýzu bez zníženia tlaku v hlavnom potrubí. Nožné ventily fungujú v mieste nasávania sacích čerpadiel, aby sa zabránilo strate nasávania, zatiaľ čo ventily na vypúšťanie vzduchu automaticky vytláčajú nahromadené plynové vrecká, ktoré by inak mohli spôsobiť prudké tlakové skoky alebo účinky vodného rázu.
Hlavné fyzikálne výhody: Plastové polyméry vs. kovové zliatiny
Pri výbere pomocných ručných ventilov pre vysoko korozívne alebo ultračisté prostredie ponúkajú termoplastické polyméry výrazné fyzikálne a termodynamické výhody oproti tradičným kovovým komponentom. Nižšie uvedená tabuľka uvádza špecifické rozdiely parametrov v priemyselných aplikáciách.
| Technický parameter | Ďalšie produkty z plastových ventilov (UPVC/CPVC/PP/PVDF) | Tradičné kovové prídavné ventily (uhlík/nehrdzavejúca oceľ) |
| Chemická odolnosť | Inertné voči širokospektrálnym kyselinám, zásadám a halogénom; žiadna galvanická korózia. | V agresívnych médiách náchylný na oxidáciu, jamkovú koróziu a galvanickú koróziu. |
| Drsnosť vnútorného povrchu (Hazen-Williams C-faktor) | C=150 (Konzistentne hladký, zabraňuje tvorbe vodného kameňa a tvorbe biofilmu). | C=100-130 (podlieha tvorbe vodného kameňa, hromadeniu hrdze a strate trenia v priebehu času). |
| Tepelná vodivosť | Nízka tepelná vodivosť (0,14 - 0,22 W/m·K); minimalizuje kondenzáciu. | Vysoká tepelná vodivosť (15 - 50 W/m·K); vyžaduje vonkajšiu izoláciu. |
| Špecifická hmotnosť (hustota hmotnosti) | 0,90 - 1,78 g/cm³ (Ľahký, znižuje mechanické namáhanie na podperách potrubia). | 7,80 - 8,00 g/cm³ (ťažké, vyžadujúce robustné konštrukčné vystuženie). |
| Dielektrická pevnosť | vynikajúce izolátory; zabraňuje vzniku bludných elektrických prúdov v potrubnom systéme. | Vodivé; vyžaduje uzemnenie v špecifických rozloženiach priemyselných zariadení. |
Od rozšírenia svojho produktového radu v roku 2006, aby pokryla komplexné priemyselné plastové rúry a tvarovky, spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. využíva pokročilé materiály ako CPVC, aby zabezpečila, že tieto pomocné komponenty vydržia zvýšené teploty spracovania. Integráciou termoplastických výrobkov z iných plastových ventilov do systému môžu zariadenia eliminovať réžiu údržby spojenú s odstraňovaním hrdze a únavou kovu, čím sa predlžuje životný cyklus celej operácie manipulácie s kvapalinou.
Základné štruktúry a prevádzkové mechanizmy iných produktov plastových ventilov
Prevádzková spoľahlivosť priemyselných kvapalinových sietí do značnej miery závisí od vnútorných mechanizmov pomocných komponentov. Spoločnosť Ningbo Baodi Plastic Valve Co., Ltd., ako uznávaný národný podnik v oblasti špičkových technológií a špecializovaný a sofistikovaný podnik v meste Ningbo, navrhuje svoje ďalšie produkty s plastovými ventilmi tak, aby odolali náročným hydrodynamickým silám a agresívnemu chemickému prostrediu. Nižšie je uvedený podrobný rozpis vnútorných štruktúr a prevádzkových princípov týchto zariadení na kontrolu kritických tekutín.
Priemyselné plastové nožné ventily: Ochrana proti spätnému toku a pumpe
Plastové pätkové ventily, inštalované na sacom bode sacieho potrubia, vykonávajú dvojitú mechanickú funkciu: filtrujú nečistoty a zabraňujú spätnému toku. Vnútorný mechanizmus zvyčajne obsahuje zaťažený alebo pružinou podporovaný kontrolný prvok (ako je guľa alebo tanier), ktorý sa otvára pod negatívnym sacím tlakom generovaným čerpadlom. Keď sa čerpadlo vypne, váha stĺpca tekutiny prinúti vnútorný prvok, aby sa okamžite utesnil proti elastomérovému O-krúžku (zvyčajne EPDM alebo FPM). Tento mechanizmus zachytáva tekutinu v sacom potrubí, čím zabraňuje chodu čerpadla nasucho alebo „strate plnenia“.
Dôležitým konštrukčným prvkom nožného ventilu je integrované sitko (sacie sito). Ningbo Baodi Plastic Valve Co., Ltd. konštruuje tieto sitá tak, aby maximalizovali pomer otvorenej plochy, čo minimalizuje pokles tlaku a zároveň účinne blokuje pevné častice, ktoré by mohli poškodiť obežné kolesá odstredivých čerpadiel.
Ventily na uvoľnenie vzduchu a vákuové prerušovače: Regulácia tlaku v systéme
Hromadenie plynu v priemyselných potrubiach môže viesť k obmedzeniu prietoku, zvýšenej spotrebe energie čerpadla a deštruktívnemu vodnému rázu. Plastové odvzdušňovacie ventily využívajú presne skonštruovaný vnútorný plavákový mechanizmus vo vertikálnej komore. Keď sa vzduch hromadí vo vysokých bodoch systému, hladina kvapaliny v komore ventilu klesá. Tým sa spustí vnútorný plavák a otvorí sa otvor na odvetranie zachyteného plynu. Keď tekutina vytlačí vytlačený vzduch, plavák sa zdvihne, aby utesnil otvor.
Naopak, vákuové prerušovacie ventily chránia potrubia pred kolapsom podtlaku. Ak sa systém rýchlo vypustí, ventil sa otvorí, aby vpustil okolitý vzduch, čím sa preruší vákuum. Výroba týchto komponentov vyžaduje presné rozmerové tolerancie, ktoré odrážajú prísne procesy kontroly kvality dodržiavané v rámci systémových certifikácií ISO 9001, ISO 14001 a ISO 45001 v spoločnosti Ningbo Baodi Plastic Valve Co., Ltd.
Laboratórny kohútik a vzorkovacie ventily: Vysoko presné riadenie mikroprietoku
V zariadeniach na dávkovanie chemikálií a úpravu vody musia operátori odoberať vzorky médií bez prerušenia hlavného procesu alebo zmeny tlaku v systéme. Plastové kohútiky a odberové ventily sú kompaktné, štvrťotáčkové alebo ihlové ventily určené na extrakciu mikroobjemovej tekutiny. Vnútorná štruktúra minimalizuje mŕtvy priestor (dutiny, kde môže tekutina stagnovať), čím zaisťuje, že extrahovaná tekutina je skutočnou, reprezentatívnou vzorkou bez krížovej kontaminácie.
Pretože odber vzoriek často zahŕňa vysoko koncentrované kyseliny alebo zásady, integrita materiálu je prvoradá. Tieto ventily sú vyrobené výhradne z termoplastických zmesí bez akýchkoľvek odkrytých kovových častí, ktoré zaisťujú úplnú odolnosť voči korozívnym médiám počas ručnej prevádzky.

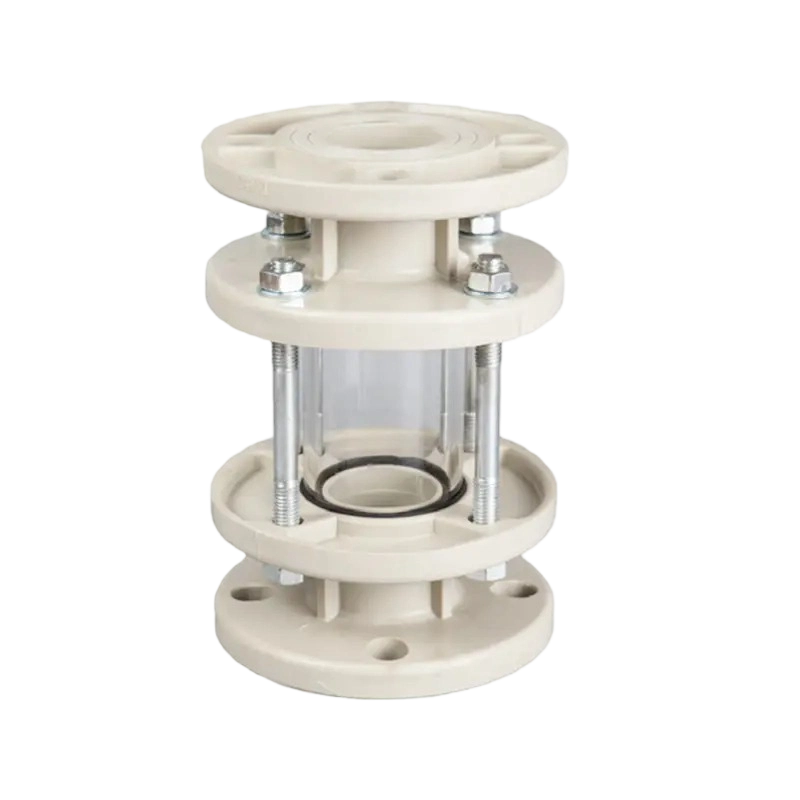

Plastové okuliare a indikátory hladiny: Vizuálna diagnostika tekutín
Priehľadidlá síce aktívne neregulujú fyzický tok, ale sú životne dôležité Iné produkty plastových ventilov na monitorovanie tekutín v reálnom čase. Pozostávajú z priehľadnej konštrukčnej časti – často extrudovanej z vysoko číreho polykarbonátu alebo číreho PVC – lemovanej štandardnými termoplastickými spojovacími koncami. Toto usporiadanie umožňuje operátorom vizuálne potvrdiť smer prúdenia tekutiny, farbu média, zákal a prítomnosť unášaných vzduchových bublín bez demontáže potrubia.
Aby sme poskytli jasnú technickú referenciu pre návrh potrubného systému, nasledujúca tabuľka uvádza mechanické parametre a štandardné prevádzkové limity týchto pomocných komponentov jadra.
| Kategória produktu | Primárny vnútorný mechanizmus | Štandardný aktivačný/praskací tlak | Typický maximálny prevádzkový tlak (pri 20 °C) | Funkcia základného systému |
| Plastové nožné ventily | Gravitačné alebo pružinové integrované sitko | 0,01 - 0,03 MPa | 1,0 MPa (150 PSI) | Udržujte sacie čerpadlo naplnené; hrubá filtrácia nečistôt. |
| Odvzdušňovacie ventily | Vztlakový plavák a odvzdušňovací otvor | Automatické odvetrávanie pri >0 MPa | 1,0 MPa (150 PSI) | Vytlačte zachytené plynové vrecká; zabrániť vzduchovým uzáverom a vodným rázom. |
| Vákuové prerušovacie ventily | Poppet citlivý na tlak | Otvára sa pri podtlaku (<0 MPa) | 1,0 MPa (150 PSI) | Vpustite okolitý vzduch, aby ste zabránili kolapsu potrubia počas vypúšťania. |
| Labcock / Vzorkovacie ventily | Mikroopracovaný driek guľôčky alebo ihly | Manuálne štvrť otáčky alebo rotácia | 1,0 MPa (150 PSI) | Bezpečná chemická extrakcia a presné mikrodávkovanie. |
| Plastové okuliare | Priehľadné rúrkové telo | N/A (pasívne štrukturálne monitorovanie) | 0,6 – 1,0 MPa (90 – 150 PSI) | Vizuálne potvrdenie prietoku a kontrola stavu média. |
Porovnanie polymérnych materiálov na výrobu iných plastových produktov ventilov
Prevádzková životnosť a bezpečnosť akejkoľvek siete na prepravu tekutín diktujú, že všetky pomocné komponenty musia zodpovedať alebo prekročiť chemickú a tepelnú odolnosť hlavného potrubia. Pri konštrukcii iných produktov plastových ventilov je výber vhodnej termoplastickej živice najdôležitejším krokom pri predchádzaní predčasnej degradácii materiálu, permeácii alebo štrukturálnemu zlyhaniu pod tlakom.
Spoločnosť Ningbo Baodi Plastic Valve Co., Ltd., ktorá sa radí medzi svetových lídrov v počte kategórií produktov, je schopná plne pokryť požiadavky na priemyselné plastové potrubia a ventily. Využitím širokého spektra pokročilých molekulárnych polymérov továreň zabezpečuje, že každé špecifické priemyselné prostredie – od prepravy okolitej vody až po extrémne chemické spracovanie – má presne prispôsobené riešenie pomocných ventilov.
UPVC (nemäkčený polyvinylchlorid)
UPVC je základným materiálom pre väčšinu štandardných priemyselných vôd a aplikácií odpadových vôd. Pretože neobsahuje zmäkčovadlá, jeho tuhá molekulárna štruktúra poskytuje vysokú pevnosť v ťahu a vynikajúcu rozmerovú stabilitu pri teplote okolia. Iné plastové ventilové produkty z UPVC vykazujú silnú inertnosť voči širokospektrálnym anorganickým kyselinám, zásadám a soľným roztokom. Jeho tepelný prah je však relatívne nízky, takže nie je vhodný pre kontinuálne procesy presahujúce 60 °C (140 °F).
CPVC (chlórovaný polyvinylchlorid)
Vystavením štandardnej PVC živice post-chloračnej reakcii sa obsah chlóru zvýši z približne 57 % až na 74 %. Táto molekulárna zmena výrazne zvyšuje teplotu skleného prechodu polyméru. CPVC si môže zachovať svoju mechanickú pevnosť a schopnosť znášať tlak v tekutom prostredí až do 90 °C (194 °F). V roku 2006 sa spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. stala jedným z prvých domácich podnikov, ktoré aplikovali materiál CPVC pri výrobe potrubných ventilov priemyselnej kvality, poskytujúc robustné pomocné riešenia pre vysokoteplotné komerčné dávkovanie chemikálií a linky na konečnú úpravu kovov.
PP (polypropylén) a PPH (homopolymérny polypropylén)
Polypropylén je semikryštalický termoplast známy svojou výnimočnou odolnosťou voči vysoko korozívnym alkáliám, organickým rozpúšťadlám a odmasťovacím činidlám – médiám, ktoré často napádajú polyméry na báze PVC. PPH (modifikovaný variant homopolyméru) ponúka jemnejšiu kryštalickú štruktúru, čo má za následok vynikajúcu rázovú pevnosť a lepšiu dlhodobú odolnosť proti tečeniu. Priehľadidlá, kohútiky a nožné ventily na báze PP sú široko používané v chemickom spracovateľskom priemysle (CPI) a výrobe hnojív, pričom pohodlne pracujú pri teplotách až do 95 °C (203 °F).
PVDF (polyvinylidénfluorid)
PVDF je vysoko nereaktívny termoplastický fluoropolymér navrhnutý pre extrémne priemyselné podmienky. Vďaka väzbám uhlík-fluór je prakticky imúnny voči degradácii z agresívnych halogénov (ako je vlhký chlór a bróm), silných oxidantov a intenzívneho ultrafialového (UV) žiarenia. Okrem toho PVDF nevyžaduje pridávanie tepelných stabilizátorov alebo pomocných látok na spracovanie, čo znamená, že nebude vylúhovať kontaminanty do tekutiny. To robí z PVDF Other Plastic Valve Products absolútny štandard pre systémy s ultračistou vodou (UPW) pri výrobe polovodičov a kritickom farmaceutickom spracovaní s prahom nepretržitej prevádzkovej teploty až do 120 °C (248 °F).
Na pomoc inžinierom potrubí a obstarávacím tímom pri výbere materiálu uvádza nasledujúca tabuľka podrobnosti o porovnávacích termodynamických a mechanických parametroch týchto štyroch jadrových polymérov používaných pri výrobe pomocných ventilov.
| Polymérový materiál | Maximálna prevádzková teplota. (°C / °F) | Pevnosť v ťahu pri klze (približne MPa) | Chemická odolnosť Profile | Primárna priemyselná aplikácia |
| UPVC | 60 °C / 140 °F | 50 - 55 MPa | Anorganické kyseliny, zásady, soli. Slabé na organické látky. | Štandardná úprava vody, poľnohospodárske zavlažovanie. |
| CPVC | 90 °C / 194 °F | 55 - 60 MPa | Vysokoteplotné kyseliny, zásady, alifatické uhľovodíky. | Chemické spracovanie za horúca, galvanické pokovovanie. |
| PP / PPH | 95 °C / 203 °F | 30 - 35 MPa | Vynikajúci proti organickým rozpúšťadlám, silným zásadám. | Chemická výroba, agresívna odpadová voda. |
| PVDF | 120 °C / 248 °F | 45 - 50 MPa | Halogény, silné oxidanty, extrémne kolísanie pH. | Ultračistá voda (UPW), polovodiče, liečivá. |
Kľúčové scenáre priemyselných aplikácií pre iné produkty plastových ventilov
Strategické umiestnenie pomocných zariadení na kontrolu tekutín má priamy vplyv na efektivitu a bezpečnosť spracovateľského závodu. Za viac ako 40 rokov od svojho založenia spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. navrhla a vyrobila rôzne plastové ventily pre najnáročnejšie priemyselné odvetvia. Po exporte do viac ako 60 krajín a poskytovaní služieb desiatkam tisíc podnikov po celom svete sú ostatné produkty továrne s plastovými ventilmi hlboko integrované do rôznych priemyselných sektorov.
Siete vody a čistenia odpadových vôd (ČOV).
V komunálnych a priemyselných zariadeniach ČOV je dôležité udržiavať konzistentný prietok tekutín. Plastové pätkové ventily sú systematicky umiestnené v spodnej časti sacích staníc, aby sa zabránilo spätnému toku kalu a udržalo sa odstredivé čerpadlo. Okrem toho, diaľkové vodné prepravné potrubia sú náchylné na tvorbu vzduchových vreciek, čo obmedzuje prierezy prietoku tekutiny. Inštalácia plastových odvzdušňovacích ventilov na najvyšších miestach systému zaisťuje nepretržité odvzdušňovanie, čím optimalizuje hydrodynamickú účinnosť a zabraňuje mechanickým rázovým vlnám.
Systémy chemického spracovania a dávkovania
Chemické závody, ktoré manipulujú s nebezpečnými činidlami – ako je kyselina sírová, chlórnan sodný a lúh sodný – vyžadujú prísnu prevenciu úniku. V rámci týchto prostredí sú do obtokových potrubí alebo hlavných zberačov integrované iné produkty plastových ventilov, ako sú PVDF alebo PP vzorkovacie ventily (labkohútiky). Umožňujú chemickým inžinierom bezpečne extrahovať mikrovzorky na titráciu a kontrolu kvality bez vystavenia širšieho prostredia toxickým výparom.
Poľnohospodárske zavlažovanie a akvakultúra
Vonkajšie fluidné siete čelia dvojitým výzvam masívneho riadenia objemu a vystavenia ultrafialovému (UV) žiareniu. Vysokokapacitné termoplastické pomocné ventily používané v týchto odvetviach sú zložené s UV stabilizátormi. Plastové spätné ventily s veľkým priemerom a vákuové prerušovače sa používajú v zavlažovacích potrubiach na zabránenie sifónu a ochranu vodných zdrojov pred krížovou kontamináciou hnojivami alebo pesticídmi počas odstávok systému.
Integrácia priemyselného potrubia: Inštalačné špecifikácie a prevádzková tolerancia
Nesprávna inštalácia je hlavnou príčinou predčasného zlyhania termoplastických potrubných systémov. Na rozdiel od kovových komponentov majú plastové polyméry nižší modul pružnosti, čo znamená, že sú náchylnejšie na nadmerné utiahnutie a mechanické namáhanie. Spoločnosť Ningbo Baodi Plastic Valve Co., Ltd., ktorá je držiteľom národnej licencie na výrobu komponentov tlakového potrubia pre špeciálne zariadenia, vyrába ďalšie výrobky z plastových ventilov s presnými rozmerovými toleranciami, ktoré sú v súlade s medzinárodnými normami pre pripojenie potrubia.
Pri integrácii týchto pomocných ventilov do širšej siete tekutín musia inžinieri zvoliť vhodnú metódu pripojenia na základe menovitého tlaku systému, média kvapaliny a požadovanej frekvencie údržby.
Socket Fusion a Solvent Cementing
Hrdlové spojenia vytvárajú bezšvové, trvalé spojenie medzi potrubím a koncom ventilu. V prípade UPVC a CPVC chemické rozpúšťadlové cementy rozpúšťajú povrchovú vrstvu polyméru a spájajú zložky dohromady. Pre PP a PVDF sa používa tepelná spojka. Táto metóda poskytuje najvyššiu toleranciu tlaku, ale eliminuje možnosť ľahkej demontáže ventilu pre budúcu údržbu.
Závitové pripojenia (NPT / BSPT)
Závitové spojenia sú bežné pre menšie Iné plastové ventilové produkty, ako sú kohútiky a ½- až 2-palcové priezory. Inštalatéri musia použiť kompatibilnú PTFE (teflónovú) tesniacu pásku, aby sa zabezpečil vodotesný spoj. Tekutým tesniacim prostriedkom na závity by ste sa mali vyhnúť, pokiaľ nie sú výslovne určené pre konkrétny plastový polymér, pretože niektoré chemické základy môžu spôsobiť praskanie vplyvom prostredia (ESC) v PVC alebo polykarbonátových štruktúrach.
Prírubové spoje
Obrubovanie je štandardná metóda pre ventily s veľkým priemerom a pre spojenie plastových komponentov s kovovými potrubiami alebo ťažkými strojmi. Pretože termoplastické príruby sa môžu pri použití nadmernej sily zdeformovať alebo prasknúť, je nevyhnutné použiť momentový kľúč a dodržať prísnu hviezdicovú postupnosť uťahovania. Správne zarovnanie je kľúčové, aby sa zabránilo prenášaniu ohybových momentov na teleso ventilu.
Nasledujúca tabuľka uvádza štandardné integračné parametre a odporúčané limity krútiaceho momentu pre inštaláciu pomocných termoplastických ventilov.
| Štandardné pripojenie | Vhodné polymérne materiály | Bežný rozsah veľkostí | Špecifikácia inštalácie a kontrola stresu |
| Zásuvka na rozpúšťadlový cement | UPVC, CPVC | DN15 - DN100 (½" - 4") | Vyžaduje základný náter a špecifický cement. Čas vytvrdzovania závisí od teploty a relatívnej vlhkosti. Trvalá väzba. |
| Tepelná zásuvka Fusion | PP, PPH, PVDF | DN15 - DN100 (½" - 4") | Vyžaduje kalibrované vykurovacie nástroje (napr. 260 °C pre PP). Vytvára homogénnu molekulárnu väzbu. |
| Vlákno (NPT/BSPT) | Všetky plasty | DN8 – DN50 (¼" – 2") | Ručne utiahnite plus 1 až 1,5 otáčky pomocou remienkového kľúča. Maximálny krútiaci moment: typicky 15-25 N·m. |
| Prírubové (ANSI/DIN/JIS) | Všetky plasty | DN15 – DN300 (½" – 12") | Použite celoplošné elastomérové tesnenia. Utiahnite skrutky krížovým spôsobom. Maximálny krútiaci moment: 15-40 N·m v závislosti od veľkosti príruby. |
Často kladené otázky (FAQ) o iných produktoch plastových ventilov
Pri navrhovaní komplexných systémov na manipuláciu s kvapalinami sa obstarávacie tímy a prevádzkovatelia zariadení často stretávajú so špecifickými technickými problémami týkajúcimi sa integrácie pomocných ručných ventilov. Nižšie je uvedený podrobný technický rozpis najčastejších otázok týkajúcich sa iných produktov plastových ventilov.
Q1: Za akých okolností musí byť v čerpacom systéme nainštalovaný pätný ventil namiesto štandardného spätného ventilu?
Zatiaľ čo obidva komponenty zabraňujú spätnému toku kvapaliny, nožný ventil je striktne vyžadovaný v najnižšom bode systému s negatívnym sacím zdvihom (kde je čerpadlo umiestnené nad zásobníkom kvapaliny). Štandardný spätný ventil nemá integrované sitko. Ak sa použije na sacom vstupe, nečistoty by mohli ľahko obísť ventil a zničiť obežné koleso čerpadla. Špecializovaný dizajn nožného ventilu kombinuje prevenciu spätného toku, aby udržal primárnu časť s hrubým filtračným sitom na ochranu následných mechanických zariadení.
Q2: Ako ovplyvňujú teplotné výkyvy menovitý tlak (PSI/PN) termoplastických pomocných ventilov?
Menovitý tlak akéhokoľvek plastového ventilu je vnútorne spojený s teplotou kvapaliny. Štandardný menovitý tlak (napríklad PN10 alebo 150 PSI) sa vždy vypočíta pri teplote okolia 20 °C (68 °F). Ako teplota stúpa, pevnosť v ťahu polyméru klesá, čo si vyžaduje použitie faktora zníženia tlaku. Inžinierske tímy v spoločnosti Ningbo Baodi Plastic Valve Co., Ltd. zdôrazňujú, že pri výbere iných produktov plastových ventilov sa musí zohľadniť maximálna nepretržitá prevádzková teplota, aby sa zabránilo katastrofickému prasknutiu. Nižšie uvedená tabuľka ilustruje základné správanie polymérov jadra pri znižovaní tlaku.
| Prevádzková teplota | Zníženie tlaku UPVC | Zníženie tlaku CPVC | Zníženie tlaku PP | Zníženie tlaku PVDF |
| 20 °C (68 °F) | 100 % maximálneho hodnotenia | 100 % maximálneho hodnotenia | 100 % maximálneho hodnotenia | 100 % maximálneho hodnotenia |
| 40 °C (104 °F) | Pribl. 60 % | Pribl. 80 % | Pribl. 75 % | Pribl. 85 % |
| 60 °C (140 °F) | Neodporúča sa (0 %) | Pribl. 55 % | Pribl. 50 % | Pribl. 70 % |
| 80 °C (176 °F) | N/A | Pribl. 25 % | Pribl. 25 % | Pribl. 50 % |
Q3: Môžu sa vzorkovacie ventily z UPVC použiť v kvapalinových systémoch obsahujúcich organické rozpúšťadlá?
Nie. Zatiaľ čo UPVC ponúka výnimočnú odolnosť voči anorganickým kyselinám (ako je kyselina chlorovodíková alebo sírová) a zásadám, je veľmi citlivý na väčšinu organických rozpúšťadiel, vrátane aromátov, ketónov a chlórovaných uhľovodíkov. Vystavenie týmto médiám spôsobí, že UPVC napučia, zmäknú a nakoniec sa rozpustia, čo vedie k okamžitým únikom v uzle odberu vzoriek. Na extrakciu organickým rozpúšťadlom spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. odporúča použiť PP alebo PVDF kohútiky, ktoré majú požadovanú molekulárnu hustotu, aby odolali organickým chemickým útokom.
Otázka 4: Skrehnú plastové ventily na uvoľnenie vzduchu alebo presakujú pri dlhodobom vonkajšom vystavení UV žiareniu?
Štandardné materiály UPVC a PP podliehajú fotooxidácii, keď sú vystavené dlhodobému ultrafialovému (UV) žiareniu. Táto degradácia spôsobuje, že polymér odfarbí (zvyčajne sa zmení na kriedovo biely alebo hnedý) a stratí svoju odolnosť proti nárazu, čím sa stane krehkým. To však primárne ovplyvňuje povrchovú vrstvu. Pre vonkajšie zavlažovanie alebo aplikácie ČOV pod šírym nebom môžu byť komponenty potrubia tienené vrstvou latexovej farby odolnej voči UV žiareniu. Alternatívne, výber PVDF – ktorý je vo svojej podstate UV stabilný – úplne eliminuje riziko solárnej degradácie.
Otázka 5: Sú pomocné ventily náchylné na poškodenie, ak dôjde k vodnému rázu v potrubí?
áno. Vodný ráz (hydraulický šok) nastáva, keď je pohyb tekutiny nútený náhle zastaviť alebo zmeniť smer, ako je rýchle zatvorenie guľového ventilu hlavného potrubia. Výsledná tlaková vlna môže dočasne presiahnuť desaťnásobok normálneho prevádzkového tlaku systému. Táto extrémna sila môže rozbiť plastové priezory, pretrhnúť vnútorné plaváky odvzdušňovacích ventilov alebo vyhodiť tesniace O-krúžky na odberových ventiloch. Na ochranu ostatných výrobkov z plastových ventilov musia operátori zabezpečiť správnu rýchlosť aktivácie na primárnych ventiloch a správne dimenzované ventily na uvoľnenie vzduchu/podtlakové prerušovacie ventily by mali byť nainštalované tak, aby fungovali ako systémové tlmiče nárazov odvetrávaním prebytočných strhávaných plynov.

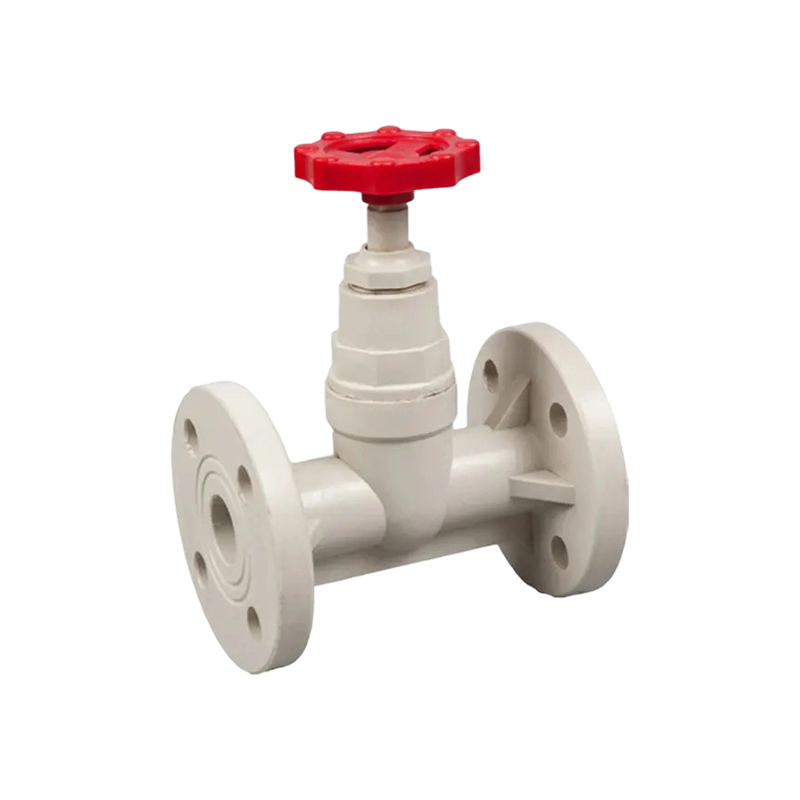

Cenovo výhodný ventil so škrtiacim výkonom Prevencia spätného toku.
Používa sa na pozorovanie farby a stavu toku kvapaliny, odolná voči korózii, nízka hmotnosť. Ďalšia vylepšená verzia je voliteľn...

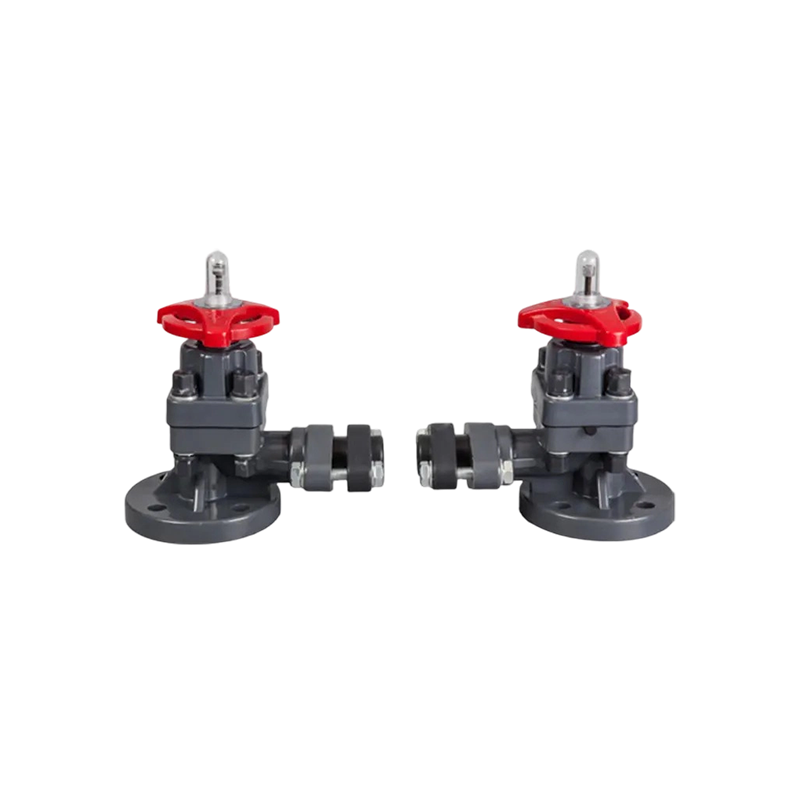

Kompaktná konštrukcia, vysoký nákladový výkon. Meraciu rúrku je možné jednoducho nainštalovať vložením rúrky a utiahnutím matice...
