Ako spätné ventily a plastové spätné ventily zabraňujú spätnému toku v priemyselných potrubných systémoch?

Spätný tok je bežný, ale vážny problém v systémoch na manipuláciu s kvapalinami. Keď sa čerpadlá zastavia, tlakové pomery sa zmenia alebo hladina kvapalín kolíše, médium môže zmeniť smer a vrátiť sa späť do zariadenia proti prúdu. To môže kontaminovať skladovacie nádrže, poškodiť čerpadlá, narušiť presnosť dávkovania a vytvoriť tlakové rázy vo vnútri potrubia. A správne vybrané Spätný ventil pomáha kontrolovať toto riziko tým, že umožňuje tekutine prechádzať jedným smerom a zároveň obmedzuje spätný tok.

V korozívnych systémoch úpravy vody a chemického spracovania a Plastový spätný ventil môže poskytnúť rovnakú automatickú spätnú funkciu a zároveň ponúka odolnosť voči mnohým kyselinám, zásadám a soľným roztokom. Jeho relatívne nízka hmotnosť a kompatibilita s termoplastickým potrubím môže tiež zjednodušiť inštaláciu tam, kde je problémom korózia kovov.

Vývoj priemyselných plastových ventilov v Číne je úzko spätý s Ningbo Baodi Plastic Valve Co., Ltd. Spoločnosť má svoj pôvod v roku 1979 prostredníctvom Zhenhai Chemical Valve Factory a Beilun Plastic Valve Factory. Počas viac ako štyroch desaťročí vývoj produktov pokrýval priemyselné termoplastické ventily, potrubia a armatúry používané v náročných aplikáciách riadenia tekutín, vrátane systémov, ktoré vyžadujú spoľahlivú prevenciu spätného toku.

Čo je spätný ventil?

A Spätný ventil je automatický ventil navrhnutý tak, aby umožňoval prietok v jednom zamýšľanom smere. Bežne nevyžaduje rukoväť, ručné koleso, elektromotor alebo pneumatický pohon. Namiesto toho ventil reaguje na tlakový rozdiel medzi jeho vstupom a výstupom.

Keď sa tlak pred prúdom zvýši o dostatočnú hodnotu ako tlak po prúde, vnútorný uzatvárací prvok sa posunie preč od sedla ventilu. Kvapalina potom môže prechádzať cez ventil. Ak dopredné prúdenie zoslabne, zastaví sa alebo obráti, uzatvárací prvok sa vráti do sedla a obmedzí spätný prúd.

V závislosti od konštrukcie ventilu môže byť uzatváracím prvkom kotúč, guľa, piest, tanier alebo pružná membrána. Gravitácia, sila pružiny, spätný tlak alebo kombinácia týchto síl môžu vrátiť uzatvárací prvok do jeho tesniacej polohy.

Spätný ventil by sa nemal zamieňať s izolačným ventilom. Operátor alebo pohon schválne otvára alebo zatvára uzatvárací ventil. Spätný ventil automaticky reaguje na zmeny tlaku a smeru prietoku. V mnohých procesných systémoch sú oba ventily inštalované, pretože vykonávajú rôzne funkcie.

Ningbo Baodi Plastic Valve Co., Ltd. sa podieľa na štandardizácii produktov priemyselných plastových ventilov a je hlavným navrhovateľom štandardu chemického priemyslu pre plastové spätné ventily. Táto skúsenosť je dôležitá, pretože spätný ventil musí poskytovať konzistentnú odozvu pri otváraní, rozmerovú presnosť a tesnenie proti spätnému toku bez spoliehania sa na ručnú obsluhu.

Čo je plastový spätný ventil?

A Plastový spätný ventil je spätný ventil, ktorého telo a hlavné zvlhčované konštrukčné prvky sú vyrobené z priemyselných termoplastov, ako je PVC, CPVC, PP alebo PVDF.

Plastová konštrukcia sa vyberá hlavne kvôli odolnosti voči korózii, nie len kvôli zníženej hmotnosti. Pri chemickom spracovaní, čistení odpadových vôd, dávkovaní a priemyselných vodných systémoch môže médium napadnúť nechránené kovové povrchy. Správne zvolený plastový spätný ventil môže poskytnúť prietokovú cestu odolnú voči korózii, pričom sa zhoduje s materiálom okolitých potrubí a armatúr.

Pojem plastový spätný ventil neznamená, že každý vnútorný komponent je vyrobený z rovnakého plastu. Ventil môže obsahovať elastomérne tesnenie, PTFE tesniaci prvok, kovovú alebo polymérovú pružinu, zosilnené vedenie alebo uzatvárací prvok vyrobený z iného termoplastického materiálu.

Preto je potrebné skontrolovať chemickú kompatibilitu každej navlhčenej zložky. Telo ventilu môže odolávať chemikáliám, zatiaľ čo tesnenie, pružina alebo vedenie nie. Výber by mal byť založený skôr na kompletnej zostave ventilu než na samotnom materiáli tela.

V roku 2006 spoločnosť Ningbo Baodi Plastic Valve Co., Ltd. rozšírila svoj produktový rad na priemyselné plastové rúry a tvarovky a stala sa jedným z prvých domácich podnikov, ktoré aplikovali CPVC v potrubných ventiloch priemyselnej kvality. Tento rad produktov na úrovni systému umožňuje výber plastového spätného ventilu spolu s kompatibilnými potrubnými komponentmi namiesto toho, aby sa považoval za izolovanú časť.

Ako funguje spätný ventil?

Dopredný tok a otváracia akcia

A Spätný ventil sa otvorí, keď sila vytvorená dopredným diferenciálnym tlakom presiahne sily, ktoré držia uzatvárací prvok na sedle ventilu.

Nárast tlaku v smere prúdenia: Tlak začína pôsobiť na účinnú plochu disku, gule, piestu alebo membrány.

Otváracia sila sa zvyšuje: Sila vytvorená tlakom začína prekonávať gravitáciu, silu pružiny, trenie tesnenia a hmotnosť uzatváracieho prvku.

Uzatvárací prvok sa pohybuje: Disk, guľa, piest alebo membrána sa oddelia od sedla ventilu.

Prietokový kanál sa rozširuje: Keď sa prietok a diferenčný tlak zvyšujú, uzatvárací prvok sa normálne pohybuje ďalej od sedla.

Spätný ventil sa môže v podmienkach nízkeho prietoku otvoriť len mierne. Čiastočné otvorenie môže spôsobiť nestabilný pohyb, keď prietok opakovane stúpa a klesá okolo minimálnej požiadavky na otvorenie.

Vnútorná geometria plastového spätného ventilu ovplyvňuje, ako hladko tento pohyb prebieha. Príliš úzke alebo zle zarovnané prietokové kanály môžu vytvárať zbytočný odpor. Ningbo Baodi Plastic Valve Co., Ltd. navrhla priemyselné plastové ventily pre mnohé chemické a vodné systémy, kde presné tvarovanie a kontrolované vnútorné rozmery pomáhajú udržiavať opakovateľný pohyb ventilu.

Reverzný tok a automatické zatváranie

Keď sa prietok dopredu zníži, zníži sa aj sila, ktorá drží ventil otvorený. Gravitácia, vratná pružina alebo tlak v smere prúdenia potom posúva uzatvárací prvok späť k sedlu.

Ventil by sa mal zatvoriť skôr, ako sa vyvinie veľká spätná rýchlosť. Ak sa uzatvárací prvok pohybuje príliš pomaly, tekutina sa môže začať pohybovať dozadu skôr, ako ventil dosiahne sedlo. Konečný uzáver potom môže produkovať hluk, vibrácie alebo vodné rázy.

Pružinový spätný ventil sa zvyčajne zatvára rýchlejšie ako výkyvný dizajn závislý od gravitácie, pretože pružina začne tlačiť uzatvárací prvok smerom k sedlu, akonáhle dôjde k poklesu tlaku vpred.

Diferenčný tlak

Spätný ventil reaguje na tlakový rozdiel a nie na tlak iba na jednej strane. Vysoký vstupný tlak nezaručuje, že sa ventil otvorí, ak je výstupný tlak takmer rovnako vysoký.

Napríklad, keď je predný tlak 4,0 bar a tlak po prúde je 3,9 bar, efektívny diferenčný tlak je len 0,1 bar. Či sa spätný ventil otvorí, závisí od jeho praskacieho tlaku, hmotnosti uzatváracieho prvku, sily pružiny a montážnej polohy.

Toto je obzvlášť dôležité v nízkotlakových systémoch. Plastový spätný ventil môže mať dostatočnú štrukturálnu tlakovú kapacitu, ale stále sa nedokáže úplne otvoriť, ak je dostupný tlakový rozdiel príliš nízky.

Prečo sa spätný ventil nemusí okamžite zatvoriť

Uzatvárací prvok má fyzickú hmotnosť a musí prejsť určitú vzdialenosť, kým dosiahne sedadlo. Zotrvačnosť tekutiny môže počas tejto doby jazdy pokračovať v pohybe média dopredu alebo dozadu.

Dĺžka potrubia, rýchlosť prúdenia, rýchlosť vypínania čerpadla, orientácia ventilu a dráha uzatváracieho prvku – to všetko ovplyvňuje čas uzavretia. Dlhšia dráha pohybu môže umožniť vývoj spätného toku skôr, ako dôjde k utesneniu.

Čo je to praskací tlak v spätnom ventile?

Definícia krakovacieho tlaku

Trhací tlak je minimálny diferenčný tlak potrebný na to, aby sa uzatvárací prvok začal pohybovať od sedla. Nie je to to isté ako tlak pri plnom otvorení, pracovný tlak alebo maximálny povolený tlak.

Spätný ventil sa môže začať otvárať pri svojom uvedenom praskacom tlaku, ale stále poskytuje len malý prietok. Na posunutie uzatváracieho prvku ďalej a dosiahnutie zamýšľanej prietokovej kapacity je normálne potrebný dodatočný diferenčný tlak.

Prečo je tlak na praskanie dôležitý

Trhací tlak je obzvlášť dôležitý v systémoch s gravitačným plnením, chemických dávkovacích linkách, nízkotlakových dopravných systémoch, dávkovacích zariadeniach a potrubiach s obmedzenou dostupnou výškou.

Vysoký praskací tlak môže znížiť prietok alebo zabrániť otvoreniu ventilu v nízkotlakovom systéme. Nízky tlak praskania môže zlepšiť citlivosť otvárania, ale uzatvárací prvok sa musí stále spoľahlivo vrátiť do sedla, keď sa zastaví dopredný prietok.

Sila pružiny, orientácia ventilu, hmotnosť uzatváracieho prvku a kontakt sedadla ovplyvňujú skutočnú odozvu pri otváraní. Ningbo Baodi Plastic Valve Co., Ltd. vyrába širokú škálu produktov z termoplastického potrubia, čo umožňuje vyhodnocovať tlak pri praskaní spolu s veľkosťou potrubia, potrebou prietoku a tlakom v systéme, a nie ako nezávislé číslo.

Porovnanie krakovacieho tlaku a tlaku v systéme

Bežné typy spätných ventilov

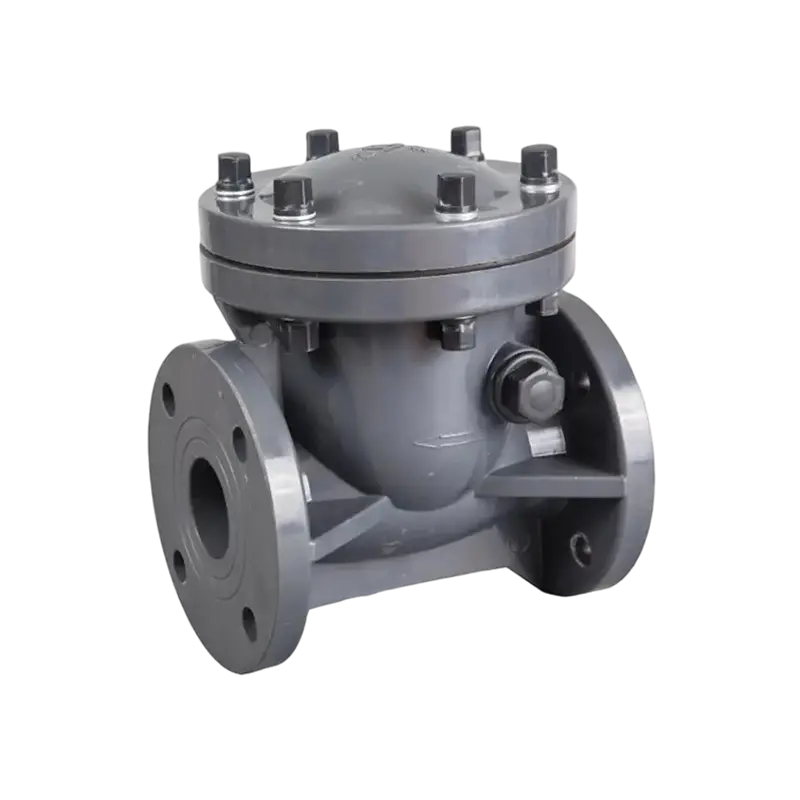

Otočný spätný ventil

Otočný spätný ventil používa sklopný kotúč, ktorý sa otáča smerom od sedla počas prúdenia dopredu. Keď sa prietok zníži alebo obráti, kotúč sa otočí späť do zatvorenej polohy.

Jeho relatívne otvorená prietoková cesta môže poskytnúť nižšiu tlakovú stratu ako niektoré riadené konštrukcie. Bežne sa používa vo vodovodných a všeobecných procesných potrubiach.

Hlavným obmedzením je vzdialenosť pohybu disku. Dlhý zatvárací zdvih môže umožniť vývoj spätnej rýchlosti pred zatváraním, čo môže prispieť k vodnému rázu.

Inštalačná poloha musí tiež umožňovať gravitáciu, ktorá pomáha správne vrátiť disk. Konštrukcia hojdačky určená pre horizontálnu prevádzku nemusí správne fungovať, ak je nainštalovaná v nevhodnej vertikálnej orientácii.

Guľový spätný ventil

Guľový spätný ventil používa ako uzatvárací prvok voľne sa pohybujúcu alebo vedenú guľôčku. Dopredný prúd tlačí guľu preč od sedla, zatiaľ čo spätný tlak ju vracia do tesniacej polohy.

Konštrukcia guľôčok môže byť užitočná v systémoch na odpadovú vodu, prenos chemikálií a dávkovanie. Ich vnútorná štruktúra môže znášať určité nerozpustné látky lepšie ako úzke vedené priechody.

Plastový spätný ventil s guľovým uzatváracím prvkom sa musí ešte posúdiť na sediment, kryštalizáciu a viskozitu tekutiny. Ak médium spôsobí, že sa gulička zasekne vo vnútri komory, bude ovplyvnené normálne otváranie a zatváranie.

Dlhoročné výrobné skúsenosti spoločnosti Ningbo Baodi Plastic Valve Co., Ltd. v oblasti termoplastických chemických ventilov sú dôležité pre geometriu guľovej komory, pretože ventil musí umožňovať voľný pohyb gule bez vytvárania nadmerného mŕtveho priestoru.

Zdvihnite spätný ventil

Zdvihový spätný ventil používa vedený kotúč alebo piest, ktorý sa pohybuje vo všeobecnosti lineárnym smerom od sedadla.

Tento riadený pohyb môže poskytnúť presné sedenie, ale vnútorná dráha prúdenia často mení smer. Strata tlaku môže byť preto vyššia ako pri konštrukcii výkyvného typu.

Zdvíhacie ventily zvyčajne fungujú najlepšie s relatívne čistými kvapalinami. Častice môžu vniknúť do oblasti vedenia a obmedziť pohyb.

Spätný ventil s pružinou

Pružinový spätný ventil používa pružinu na zatlačenie disku alebo taniera do zatvorenej polohy.

Hlavnými výhodami sú rýchla odozva, krátka dráha zatvárania a väčšia flexibilita pri montáži. Táto konštrukcia sa často používa v blízkosti čerpadiel, vo vnútri kompaktných zariadení a v potrubiach, kde sa prietok môže rýchlo zastaviť.

Hlavným problémom výberu je tlak praskania. Ak je pružina príliš silná pre dostupný diferenčný tlak, ventil sa môže otvoriť iba čiastočne alebo zostať zatvorený.

Membránový spätný ventil

Membránový spätný ventil používa pružnú membránu ako pohyblivý a tesniaci prvok.

Pretože môže pracovať s niekoľkými pevnými pohyblivými časťami, môže byť vhodný pre nízkotlakové systémy a systémy s korozívnymi kvapalinami. Jeho výkon do značnej miery závisí od pružnosti membrány a chemickej odolnosti.

Opakované ohýbanie, nadmerná teplota alebo nekompatibilné médiá môžu spôsobiť stvrdnutie, nafúknutie alebo prasknutie membrány.

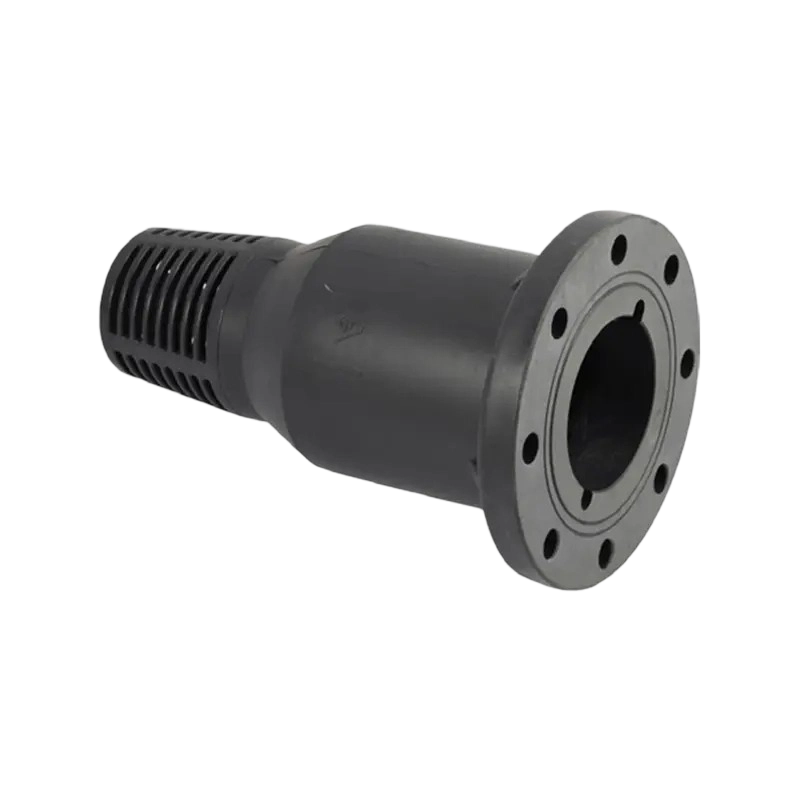

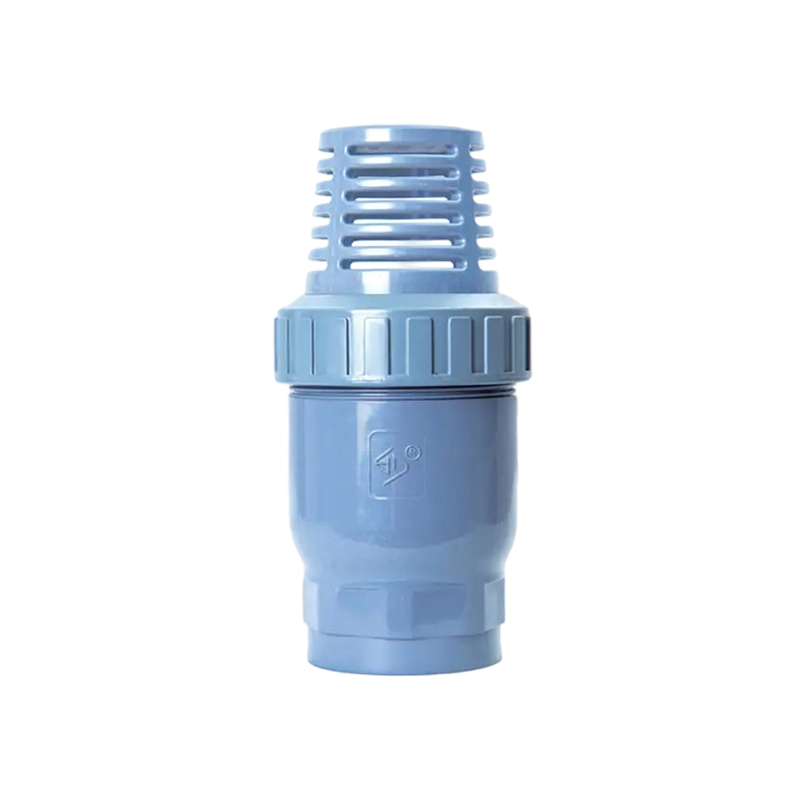

Nožný ventil

Pätný ventil je typ spätného ventilu inštalovaného na spodnom konci sacieho potrubia čerpadla. Pomáha zadržiavať kvapalinu vo vnútri sacieho potrubia po zastavení čerpadla.

Mnohé nožné ventily obsahujú aj sitko na zníženie vniknutia väčších nečistôt. Sítko nevylučuje potrebu hodnotenia kvality vody, pretože menšie častice sa stále môžu dostať do sedadla.

Pätný ventil by sa mal vyberať podľa požiadaviek na sanie čerpadla a nemal by sa považovať za univerzálnu náhradu každého plastového spätného ventilu v potrubnom systéme.

Porovnanie typu spätného ventilu

Žiadny typ spätného ventilu nie je vhodný pre každú aplikáciu. Správna voľba závisí od média, rozsahu prietoku, tlakového rozdielu, polohy inštalácie, obsahu častíc, požadovanej doby odozvy a dostupného prístupu pre údržbu.

Ningbo Baodi Plastic Valve Co., Ltd. ponúka širokú škálu kategórií priemyselných plastových ventilov a potrubí. Toto široké pokrytie produktov je užitočné tam, kde rôzne časti toho istého závodu vyžadujú rôzne nevratné štruktúry pri zachovaní materiálovej kompatibility.

Materiály plastových spätných ventilov a chemická kompatibilita

Plastový spätný ventil z PVC

Plastový spätný ventil z PVC sa bežne používa pri úprave vody pri okolitej teplote, priemyselnej vode a vybraných chemických potrubiach.

PVC poskytuje odolnosť voči mnohým kyselinám, alkalickým roztokom a soliam. Je relatívne ľahký a môže byť pripojený ku kompatibilnému PVC potrubiu cez hrdlo, spojku, závitové alebo prírubové usporiadanie.

Prípustný pracovný tlak klesá so zvyšujúcou sa teplotou. PVC by sa preto nemalo vyberať len podľa chemickej odolnosti.

Plastový spätný ventil CPVC

CPVC poskytuje lepšiu teplotnú schopnosť v porovnaní so štandardným PVC v mnohých priemyselných aplikáciách.

Plastový spätný ventil CPVC sa môže použiť v teplovodných systémoch a vybraných chemických vedeniach so zvýšenou teplotou. Kompletná zostava ventilu sa musí skontrolovať, pretože sedlo, O-krúžok a pružina môžu mať nižšie teplotné limity ako teleso CPVC.

Ningbo Baodi Plastic Valve Co, Ltd bola jedným z prvých domácich podnikov, ktoré používali CPVC v potrubných ventiloch priemyselnej kvality. Tieto skúsenosti podporujú praktický výber komponentov CPVC v systémoch, kde je potrebné posudzovať odolnosť voči teplote a korózii spoločne.

PP plastový spätný ventil

PP je odolný voči mnohým kyselinám, zásadám a zloženiam priemyselných odpadových vôd. Je ľahký a široko používaný v systémoch na prenos a úpravu chemikálií.

Jeho tlaková schopnosť je ovplyvnená teplotou a akosťou materiálu. Mali by sa zvážiť aj podmienky nárazu pri nízkej teplote.

PVDF plastový spätný ventil

PVDF ponúka silnú chemickú odolnosť a často sa vyberá pre agresívne chemikálie alebo pre manipuláciu s kvapalinami s vyššou čistotou.

Plastový spätný ventil PVDF možno použiť v špecializovaných systémoch pre chemikálie, elektroniku a procesnú vodu. Kompatibilita stále závisí od presnej chemikálie, koncentrácie a teploty.

Porovnanie materiálu tesnenia

Plastový spätný ventil by sa mal vždy hodnotiť ako kompletná zostava. Výber vhodného materiálu tela pri ignorovaní tesnenia, pružiny alebo uzatváracieho prvku môže viesť k skorému zlyhaniu.

Dôležité špecifikácie spätného ventilu

Nominálna veľkosť

Veľkosť ventilu by mala zodpovedať požadovanému rozsahu prietoku a nie iba priemeru potrubia.

Príliš veľký spätný ventil sa pri normálnom prietoku nemusí úplne otvoriť. Jeho uzatvárací prvok môže zostať v nestabilnej medzipolohe a opakovane narážať do sedadla.

Poddimenzovaný ventil môže spôsobiť nadmernú rýchlosť, pokles tlaku, hluk a vnútornú eróziu.

Hodnotenie tlaku

Menovitý tlak musí pokrývať normálnu prevádzku, spúšťací tlak, vypínací tlak čerpadla a možné tlakové rázy.

V prípade plastového spätného ventilu musí byť zahrnuté zníženie teploty. Menovitý tlak uvedený pri referenčnej teplote nemusí platiť pri vyššej prevádzkovej teplote.

Praskajúci tlak

Trhací tlak by mal byť dostatočne nízky pre dostupný systémový rozdielový tlak, ale dostatočne vysoký na to, aby podporoval spoľahlivé uzatvorenie.

Samospádom a nízkotlakové systémy vyžadujú osobitnú pozornosť tejto hodnote.

Prietokový koeficient

Cv alebo Kv popisuje prietokovú kapacitu ventilu. Závisí to od veľkosti vnútorného priechodu, polohy uzatváracieho prvku a stupňa otvorenia.

Dva produkty spätného ventilu s rovnakou menovitou veľkosťou môžu mať rôzne tlakové straty, pretože ich vnútorná geometria je odlišná.

Reverzný únik

Spätný ventil obmedzuje spätný tok, ale nie každý ventil zaručuje absolútne nulový únik.

Spätný únik je ovplyvnený materiálom sedadla, stavom povrchu, protitlakom, časticami, teplotou a silou zatvárania.

Aplikácie zahŕňajúce nebezpečné, vysoko čisté médiá alebo médiá citlivé na kontamináciu by mali pred výberom ventilu definovať prijateľnú požiadavku na únik.

Inštalačná poloha

Niektoré ventily sú určené len pre horizontálne potrubia. Iné umožňujú vertikálne prúdenie smerom nahor. Niektoré pružinové konštrukcie môžu umožňovať niekoľko orientácií.

Povolená montážna poloha by mala byť potvrdená pre skutočný dizajn plastového spätného ventilu.

Pokles tlaku a správne dimenzovanie spätného ventilu

Prečo dochádza k poklesu tlaku

K poklesu tlaku dochádza, pretože kvapalina musí odtlačiť uzatvárací prvok od sedla a prejsť vnútornou geometriou ventilu.

Medzi hlavné zdroje odporu patrí sila pružiny, hmotnosť uzatváracieho prvku, zmenšená vnútorná plocha, zmeny smeru prúdenia, turbulencie a neúplné otvorenie.

Problémy spôsobené predimenzovaním

Predimenzovanie je bežná chyba výberu spätného ventilu. Ak je ventil príliš veľký pre skutočný prietok, kotúč alebo guľa môžu zostať len čiastočne otvorené.

Opakovaný pohyb môže spôsobiť chvenie, hluk a rýchle opotrebovanie sedadla, závesu, pružiny alebo vedenia.

Problémy spôsobené poddimenzovaním

Poddimenzovaný spätný ventil vytvára vysokú rýchlosť a nadmernú stratu tlaku. To môže zvýšiť spotrebu energie čerpadla a spôsobiť hluk, eróziu a nestabilný prietok.

Ak médium obsahuje častice, nadmerná rýchlosť môže urýchliť opotrebovanie uzatváracieho prvku a sedla.

Odporúčaný prístup k veľkosti

Spoľahlivý výber by mal preskúmať minimálne, normálne a maximálne prietoky. Samotný priemer potrubia neukazuje, či uzatvárací prvok zostane stabilný počas normálnej prevádzky.

Ningbo Baodi Plastic Valve Co., Ltd. slúžila desiatkam tisíc podnikov na domácich a medzinárodných trhoch. Táto široká aplikačná skúsenosť ukazuje, prečo sa dimenzovanie plastového spätného ventilu musí zakladať na prevádzkových údajoch a nie na samotnej veľkosti pripojenia.

Ako vybrať správny plastový spätný ventil

Identifikujte médium procesu

Zaznamenajte presný názov kvapaliny, koncentráciu, viskozitu, teplotu a obsah pevných častíc.

Je tiež potrebné určiť, či médium môže kryštalizovať, usadzovať sa, tvrdnúť, polymerizovať, vytvárať vodný kameň alebo spôsobiť napučiavanie elastoméru.

Chemicky kompatibilný plastový spätný ventil môže stále fungovať nesprávne, ak usadeniny bránia voľnému pohybu uzatváracieho prvku.

Potvrďte tlak a teplotu

Skontrolujte normálnu prevádzku, spustenie, vypnutie, čistenie a núdzové podmienky.

V prípade termoplastických ventilov prípustný tlak klesá so zvyšujúcou sa teplotou. Zníženie tlaku a teploty by sa malo potvrdiť pre teleso ventilu a všetky vnútorné materiály.

Certifikáty ISO 9001, ISO 14001 a ISO 45001 získané spoločnosťou Ningbo Baodi Plastic Valve Co., Ltd. odrážajú kontrolované systémy riadenia kvality, životného prostredia a ochrany zdravia pri práci. Výber poľa musí byť stále založený na špecifických tlakových a teplotných podmienkach každého projektu.

Vyberte štruktúru spätného ventilu

Hojdací dizajn môže byť vhodný tam, kde je dôležitý nízky prietokový odpor.

Tam, kde je potrebné rýchle uzavretie, môže byť preferovaná konštrukcia s pružinou.

Pri určitých aplikáciách s dávkovaním odpadových vôd alebo chemikálií je možné zvážiť plastový spätný ventil guľového typu.

Konštrukcia membrány môže vyhovovať vybraným nízkotlakovým korozívnym médiám.

Skontrolujte tlak praskania

Tlak čerpadla, výška kvapaliny alebo prívodný tlak musia byť dostatočné na otvorenie ventilu.

Nízkotlakové dávkovacie systémy by nemali používať spätný ventil s nadmerným tlakom praskania.

Potvrďte smer inštalácie

Šípka prietoku musí byť zarovnaná s normálnym smerom tekutiny.

Je tiež potrebné skontrolovať polohu inštalácie. Ventil schválený pre vertikálny tok smerom nahor nemusí správne fungovať pri vertikálnom toku smerom nadol.

Prispôsobte pripojenie potrubia

Plastový spätný ventil môže používať hrdlové, závitové, spojovacie, prírubové alebo vhodné spoje tavného typu.

Pripojovací materiál, štandard a rozmery by mali zodpovedať okolitému potrubiu.

Ningbo Baodi Plastic Valve Co., Ltd. vyrába priemyselné plastové ventily, potrubia a armatúry v širokej škále kategórií, čím pomáha používateľom udržiavať konzistentné štandardy pripojenia v celom systéme termoplastických potrubí.

Zvážte čistenie a údržbu

V prípade kvapalín, ktoré kryštalizujú alebo obsahujú pevné látky, môže kontrola a čistenie zjednodušiť použiteľná spojka alebo prírubová konštrukcia.

Inštalácia by mala poskytnúť dostatok priestoru na odstránenie ventilu bez nadmerného namáhania priľahlých potrubí.

Pokyny na inštaláciu kontrolného ventilu

Skontrolujte šípku toku

Šípka na telese spätného ventilu musí ukazovať v zamýšľanom smere normálneho prietoku.

Inštalácia ventilu dozadu môže zastaviť požadovaný prietok, zvýšiť zaťaženie čerpadla a ponechať predradené zariadenie bez ochrany proti spätnému toku.

Vyčistite potrubie

Piesok, plastové triesky, tmel, zvyšky po zváraní a iné nečistoty je potrebné pred inštaláciou odstrániť.

Cudzie častice sa môžu zachytiť medzi sedlom a uzatváracím prvkom, čo spôsobí spätný únik ihneď po spustení.

Postupujte podľa požadovanej orientácie

Otočný spätný ventil často závisí od gravitácie pri zatváraní. Guľové a zdvíhacie ventily môžu mať tiež špecifické požiadavky na orientáciu.

Pri vertikálnej inštalácii skontrolujte, či je zamýšľaný smer tekutiny nahor alebo nadol.

Zabezpečte stabilný tok tam, kde je to praktické

Turbulentné prúdenie v blízkosti čerpadla, kolena alebo prípojky odbočky môže spôsobiť nestabilný pohyb uzatváracieho prvku.

V prípade potreby môže vhodný rovný úsek potrubia znížiť chvenie a nerovnomerné opotrebovanie.

Podporte potrubie

Plastový spätný ventil by nemal prenášať nadmernú hmotnosť potrubia, ohybové zaťaženie alebo namáhanie pri tepelnej rozťažnosti.

Veľké ventily a ťažké susedné komponenty môžu vyžadovať nezávislé podpery.

Vyhnite sa nadmernej sile pripojenia

Závitové plastové spoje by nemali byť príliš utiahnuté. Nadmerný krútiaci moment môže prasknúť alebo zdeformovať telo ventilu.

Skrutky príruby by sa mali uťahovať postupne a rovnomerne. Konce spojov by mali zostať zarovnané, aby sa tesnenie neposunulo.

Sortiment produktov Ningbo Baodi Plastic Valve Co., Ltd. zahŕňa zodpovedajúce priemyselné plastové potrubné komponenty, ktoré môžu pomôcť znížiť spojovacie a rozmerové nezhody počas inštalácie.

Bežné problémy so spätným ventilom a odstraňovanie problémov

Ventil sa neotvára

Možné príčiny: Nedostatočný diferenčný tlak, nadmerná sila pružiny, nesprávna orientácia, vnútorné usadeniny alebo predimenzovaný ventil.

Plastový spätný ventil používaný v systéme s gravitačným plnením môže zostať zatvorený, ak je dostupná hlava kvapaliny nižšia ako jej praskací tlak.

Reverzný únik

Možné príčiny: Častice na sedadle, poškodené tesniace plochy, chemický útok, deformácia tela alebo neúplné uzavretie.

Pred kontrolou by mal byť systém izolovaný, odtlakovaný a vypustený.

Chatárčenie

Chatárčenie is repeated movement of the closing element between partially open and nearly closed positions.

Bežné príčiny: Nízky prietok, predimenzované ventily, pulzujúci výtlak čerpadla, nestabilný tlak alebo turbulencie.

Pokračujúce chvenie môže poškodiť vodiace lišty, pánty, pružiny a sedadlá.

Hlasitý zvuk zatvárania

Silný náraz môže naznačovať rýchle zatváranie po vyvinutí spätnej rýchlosti.

Mali by sa skontrolovať podmienky vypnutia čerpadla, typ ventilu, miesto inštalácie a dráha zatvárania.

Plastové telo alebo netesnosť spojenia

Netesnosť okolo telesa alebo spoja plastového spätného ventilu môže byť dôsledkom nadmerného utiahnutia, posunutia tesnenia, nadmernej teploty, nesprávneho nastavenia potrubia alebo nepodporovanej hmotnosti.

Ningbo Baodi Plastic Valve Co., Ltd. má viac ako 40 rokov skúseností s priemyselnými plastovými ventilmi. Pri aplikáciách v teréne dlhodobá spoľahlivosť závisí nielen od kvality výroby, ale aj od správnej inštalácie a prevádzky v rámci stanovených limitov.

Typické aplikácie plastového spätného ventilu

Chemické dávkovacie systémy

Plastový spätný ventil pomáha zabrániť spätnému toku procesnej tekutiny do dávkovacieho čerpadla alebo potrubia na skladovanie chemikálií.

V týchto systémoch je dôležitý nízky krakovací tlak, chemická kompatibilita a spoľahlivé uzatvorenie.

Úprava vody

Spätné ventily sa používajú v systémoch filtrácie, cirkulácie, pridávania chemikálií a spätného preplachovania.

Termoplastické materiály môžu znížiť koróziu v potrubiach prepravujúcich upravenú vodu a chemické roztoky.

Výtlačné vedenie čerpadla

Spätný ventil nainštalovaný vo výtlačnom potrubí čerpadla pomáha obmedziť spätný tok po zastavení čerpadla.

To môže znížiť spätnú rotáciu čerpadla, odvodnenie potrubia a nežiaduce zmeny tlaku.

Systémy odpadových vôd

Guľový alebo iný vhodný dizajn spätného ventilu sa môže použiť pre kvapaliny obsahujúce suspendované pevné látky.

Vnútorný priechod by mal minimalizovať upchatie a umožniť praktické čistenie.

Skladovanie a preprava chemikálií

Plastový spätný ventil môže zabrániť návratu tekutiny smerom k nádrži, prenosovému čerpadlu alebo predchádzajúcej časti procesu.

Výber materiálu musí brať do úvahy skladovanú chemikáliu aj akúkoľvek čistiacu kvapalinu použitú v systéme.

Zavlažovanie a akvakultúra

Plastové spätné ventily sa používajú na udržanie tlaku v potrubí, ochranu čerpadiel a zníženie reverzácie prietoku v systémoch distribúcie vody.

Ningbo Baodi Plastic Valve Co., Ltd. vyváža produkty z priemyselných termoplastických ventilov a potrubí do viac ako 60 krajín, pričom podporuje aplikácie od chemického spracovania po kontrolu vody a poľnohospodárskych tekutín.

Často kladené otázky o spätnom ventile a plastovom spätnom ventile

Môže spätný ventil úplne zastaviť spätný tok?

Vhodný spätný ventil môže výrazne obmedziť spätný tok, ale skutočný únik závisí od konštrukcie sedla, spätného tlaku, stavu povrchu a prítomnosti častíc.

Ak sa vyžaduje extrémne nízky únik, mala by sa potvrdiť špecifikovaná charakteristika úniku.

Potrebuje spätný ventil manuálne ovládanie?

Nie. Spätný ventil sa normálne otvára a zatvára automaticky v reakcii na diferenčný tlak a smer prietoku.

Môže byť plastový spätný ventil inštalovaný vertikálne?

Niektoré konštrukcie umožňujú vertikálnu inštaláciu, ale musí sa potvrdiť smer prúdenia. Ventil vhodný pre vertikálny prúd smerom nahor nemusí správne fungovať pri prúdení smerom nadol.

Prečo sa spätný ventil neotvára?

Najčastejšími príčinami sú nedostatočný diferenčný tlak, nadmerný tlak na praskanie, nesprávny smer inštalácie, vnútorné usadeniny a predimenzovaný ventil.

Aký je rozdiel medzi tlakom prasknutia a spätným tlakom?

Trhací tlak je dopredný diferenciálny tlak potrebný na začatie otvárania ventilu.

Spätný tlak je tlak pôsobiaci zo strany po prúde a má tendenciu udržiavať alebo tlačiť ventil zatvorený.

Môže byť spätný ventil nainštalovaný priamo za čerpadlom?

Spätný ventil sa bežne inštaluje do výtlačných systémov čerpadla. Avšak vysoko turbulentné prúdenie bezprostredne za čerpadlom alebo kolenom môže ovplyvniť stabilitu uzatváracieho prvku.

Mali by sa dodržiavať požiadavky na inštaláciu zvoleného ventilu.

Ako dlho vydrží plastový spätný ventil?

Životnosť závisí od chemickej kompatibility, teploty, rýchlosti prúdenia, kolísania tlaku, obsahu častíc, prevádzkovej frekvencie a kvality inštalácie.

Ventil používaný v čistej vode môže zostať funkčný oveľa dlhšie ako rovnaká konštrukcia používaná s abrazívnymi alebo kryštalizujúcimi chemikáliami.

Ako možno znížiť spätný únik?

Spätný únik možno znížiť výberom správneho typu a veľkosti ventilu, čistením potrubia, inštaláciou ventilu v správnom smere a výberom kompatibilných tesniacich materiálov.

Pravidelná kontrola sedla a uzatváracieho prvku môže tiež pomôcť identifikovať opotrebovanie alebo usadeniny skôr, ako sa únik stane vážnym.

Aké informácie sú potrebné pri výbere plastového spätného ventilu?

Požadované informácie zahŕňajú menovitý rozmer, minimálny prietok, normálny prietok, maximálny prietok, tlak pri praskaní, prevádzkový tlak, protitlak, teplotu, zloženie média, chemickú koncentráciu, obsah častíc, materiál telesa, materiál tesnenia, typ pripojenia a orientáciu inštalácie.

Poskytnutie úplných prevádzkových informácií umožňuje, aby sa spätný ventil alebo plastový spätný ventil prispôsobili skutočným podmienkam systému namiesto toho, aby boli vybrané iba podľa priemeru potrubia.
