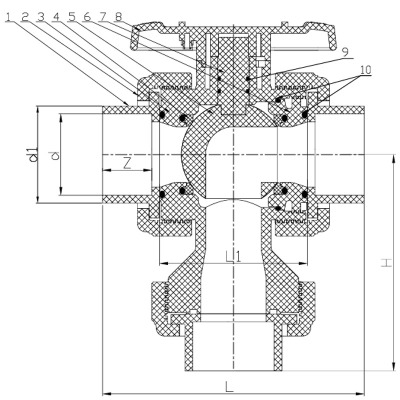

Trojcestné guľové ventily (vertikálny typ) kombinujú dva modely prietoku do jedného telesa ventilu, pričom nahrádzajú dva guľové ventily a tvarovky T, ktoré by si inak vyžadovalo konvenčné usporiadanie, vďaka čomu je potrubie kompaktnejšie a znižuje sa náklady na materiál a inštalačný priestor.
Kľúčové vlastnosti:
• Jedno ventilové teleso zvláda odvádzanie, miešanie alebo uzatváranie, ktoré by inak potrebovalo viacero ventilov a armatúr, vďaka čomu je usporiadanie potrubia ekonomickejšie a priestorovo efektívne.
• K dispozícii sú rôzne konfigurácie guľôčkových dier (L-port alebo T-port) na splnenie rôznych funkcií vzoru toku, vrátane presmerovania toku medzi dvoma výstupmi alebo zmiešavania toku z dvoch vstupov.
• Menovitý PN10, s plnou vákuovou prevádzkovou kapacitou, ktorá rozširuje vhodnosť ventilu na podtlakové systémy.
• Vertikálna orientácia umiestňuje tretí port na vrch alebo spodok vedenia, čo je vhodné pre inštalácie, kde je bočný priestor okolo potrubia obmedzený.
Kombináciou funkcií do jedného telesa tento ventil znižuje počet spojov v systéme, čo znižuje potenciálne miesta úniku v porovnaní s ekvivalentným viacventilovým, viacnásobným usporiadaním.
Typické aplikácie zahŕňajú procesné linky vyžadujúce presmerovanie alebo zmiešavanie toku, vzorkovacie systémy, dávkovacie operácie a akékoľvek inštalácie, kde úspora miesta a zjednodušenie rozloženia potrubia poskytuje skutočnú výhodu pri inštalácii alebo údržbe. Závody štandardizujúce trojcestné ventily pre bežné odvádzacie alebo zmiešavacie úlohy môžu tiež zjednodušiť inventár náhradných dielov v porovnaní so skladovaním samostatných dvojcestných ventilov a tvaroviek T.
