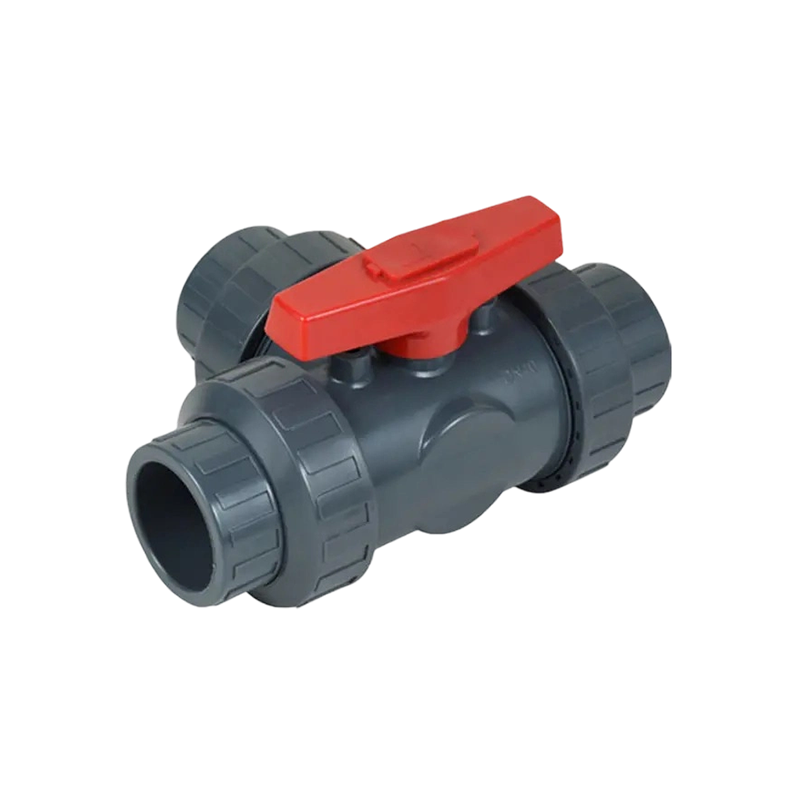

Trojcestné guľové ventily (horizontálny typ) poskytujú rovnakú funkciu presmerovania a miešania ako vertikálna trojcestná séria s guľovou konfiguráciou v tvare písmena L a horizontálnou orientáciou portu, ktorá je vhodná pre inštalácie, kde tretie pripojenie musí prebiehať v jednej línii s potrubím a nie hore alebo dole.
Kľúčové vlastnosti:
• Časti, materiály a rozmery sa zhodujú so sériou vertikálnych trojcestných guľových ventilov, takže závody špecifikujúce obe orientácie môžu zachovať konzistentné náhradné diely a materiálové štandardy v celej inštalácii.
• Guľôčka v tvare L smeruje tok medzi dva z troch portov naraz, čo umožňuje presmerovanie služby medzi horizontálne usporiadanými odbočkami.
• Materiály karosérie sú štandardne dostupné v UPVC a PPH, iné materiály sú dostupné na požiadanie, aby vyhovovali špecifickým požiadavkám na chemickú kompatibilitu alebo teplotu.
• Usporiadanie horizontálnych portov vyhovuje usporiadaniu potrubí, kde sú vertikálne pripojenia odbočiek nepraktické z dôvodu výšky nad hlavou alebo štrukturálnych obmedzení.
Voľba medzi vertikálnou a horizontálnou trojcestnou konfiguráciou do značnej miery závisí od fyzického usporiadania potrubného systému a od miesta, kde je potrebné smerovať tretí bod pripojenia, čo poskytuje technikom flexibilitu pri montáži ventilu do dostupného priestoru bez prepracovania okolitého potrubia.
Typické aplikácie zahŕňajú horizontálne odbočovacie systémy, technologické linky vedené pozdĺž stien alebo cez tesné priestory nad hlavou a akékoľvek inštalácie, kde orientácia portu štandardného vertikálneho trojcestného ventilu nezodpovedá dostupnej geometrii potrubia. Materiálové možnosti v UPVC a PPH podporujú všeobecné vodárenské a chemické služby, ako aj výrobné linky so zvýšenou teplotou.
