Manuálny membránový ventil

Domov / Produkty / Manuálny ventil / Manuálny membránový ventil / Prírubové membránové ventily

PREDCHÁDZAJÚCI：Skutočné membránové ventily ĎALŠÍ：Žiadny ďalší článok

Diely a materiály
Rozmery a špecifikácie
Popis
Možnosti
Časté otázky
Kontaktujte nás

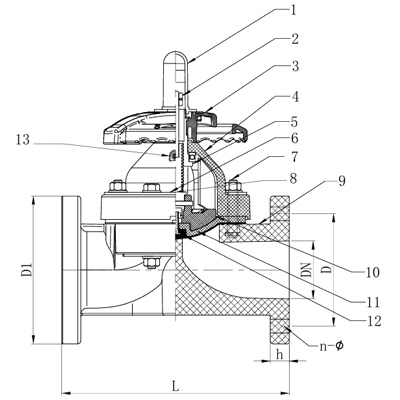

NIE	Časti	Materiály
1	Kryt meradla	PC
2	Závrtná matica	oceľ, nehrdzavejúca oceľ
3	Ručné koleso	ABS, PPG
4	Kapota	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Rukáv	Liatina s poniklovaním, zliatina medi
6	rady	Oceľ potiahnutá plastom, nehrdzavejúca oceľ
7	Skrutka a matica	oceľ, nehrdzavejúca oceľ
8	Stonka	oceľ, nehrdzavejúca oceľ，copper alloy
9	Telo	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompresor	PVDF, CPVC, PVDF, CPVC, liatina
11	Vankúš	EPDM, FPM
12	Membrána	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Mazacia bradavka	DN80, 80-250 použité iba, zliatina medi, nehrdzavejúca oceľ $ $

Referenčná hodnota CV
100% plne otvorené

DN			hodnota CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Tabuľka teploty % tlaku

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabuľka rozmerov

DN	D1 (mm)			D (mm)			L (mm)				h (mm)	n			φ（mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

Prírubové membránové ventily sú presne skonštruované ventily na reguláciu prietoku určené pre aplikácie s korozívnymi, ultračistými a kritickými tekutinami v chemickom spracovaní, výrobe polovodičov, úprave vody a farmaceutickom priemysle. Táto séria ventilov, postavená na výrobných skúsenostiach z roku 1979, kedy bol vyrobený a certifikovaný Ministerstvom chemického priemyslu v roku 1983 prvý plastový membránový ventil, kombinuje desaťročia inžinierskeho zdokonaľovania s modernou technológiou tesnenia.

Kľúčové vlastnosti:
• Vysokokvalitné materiály membrány a vankúša poskytujú nízke tlakové namáhanie a zaisťujú spoľahlivý dlhodobý tesniaci výkon pri opakovaných cykloch.
• Optimalizovaný dizajn rozloženia tlaku naprieč telom ventilu znižuje uzatvárací moment potrebný na prevádzku, čím uľahčuje ovládanie ventilu a znižuje opotrebenie zostavy vretena a veka.
• Prísna kontrola výrobných a montážnych tolerancií vytvára stabilnú a presnú reguláciu prietoku s konzistentným výkonom v celom rozsahu veľkostí ventilov.
• Prietoková dráha bez mŕtveho uhla bráni hromadeniu média a krížovej kontaminácii, čo je kritické pre vysoko čisté a hygienické procesné linky.
• Vynikajúca odolnosť proti korózii na vlhkých častiach chráni pred agresívnymi kyselinami, zásadami a chemickými médiami.
• Žiadna upchávka znamená žiadne opotrebovanie upchávky, žiadne únikové cesty súvisiace s upchávkou a znížené požiadavky na údržbu počas životnosti ventilu.

Tento ventil, ktorý je k dispozícii v štýloch prírubového pripojenia na priame priskrutkovanie k štandardným potrubným prírubám, vyhovuje hlavným procesným linkám, distribučným zberačom a aplikáciám, kde sa uprednostňuje pevné, neodstrániteľné spojenie pre dlhodobú integritu systému. Materiály karosérie, zlúčeniny membrány a tlakové menovité hodnoty možno nakonfigurovať tak, aby zodpovedali špecifickým požiadavkám na chemickú kompatibilitu a prevádzkovú teplotu.

Typické aplikácie zahŕňajú chemické dávkovacie systémy, čistiarne odpadových vôd, rozvody ultračistej vody, polovodičové mokré spracovanie a linky na prenos farmaceutických tekutín. Nemazaný uzatvárací mechanizmus na báze membrány eliminuje riziko zadretia alebo zadretia bežného pre guľové a kužeľové ventily, vďaka čomu je spoľahlivou voľbou pre izolačné a škrtiace úlohy v korozívnych médiách alebo médiách s obsahom častíc.
