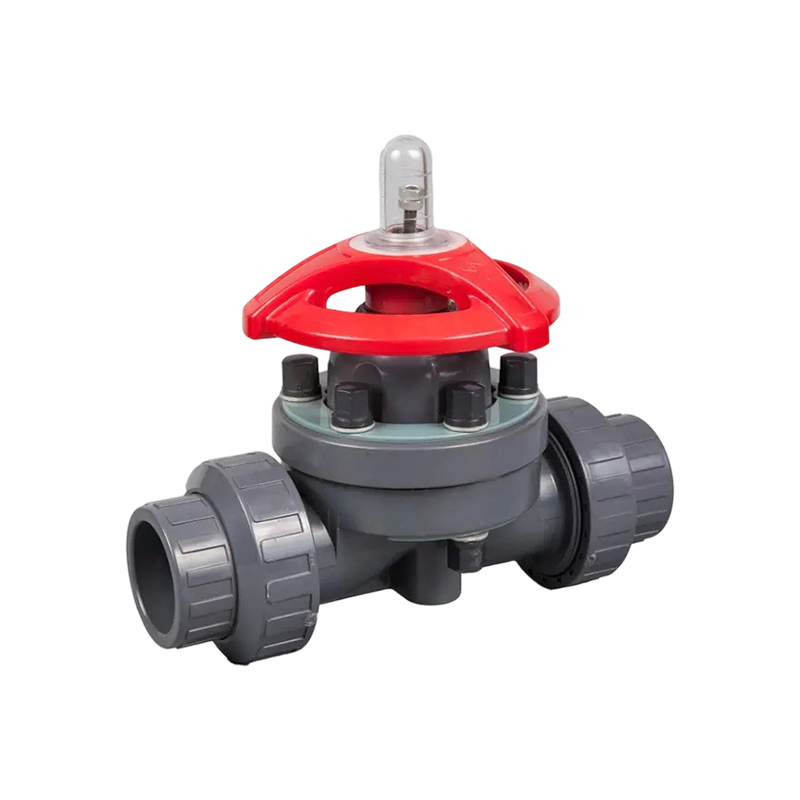

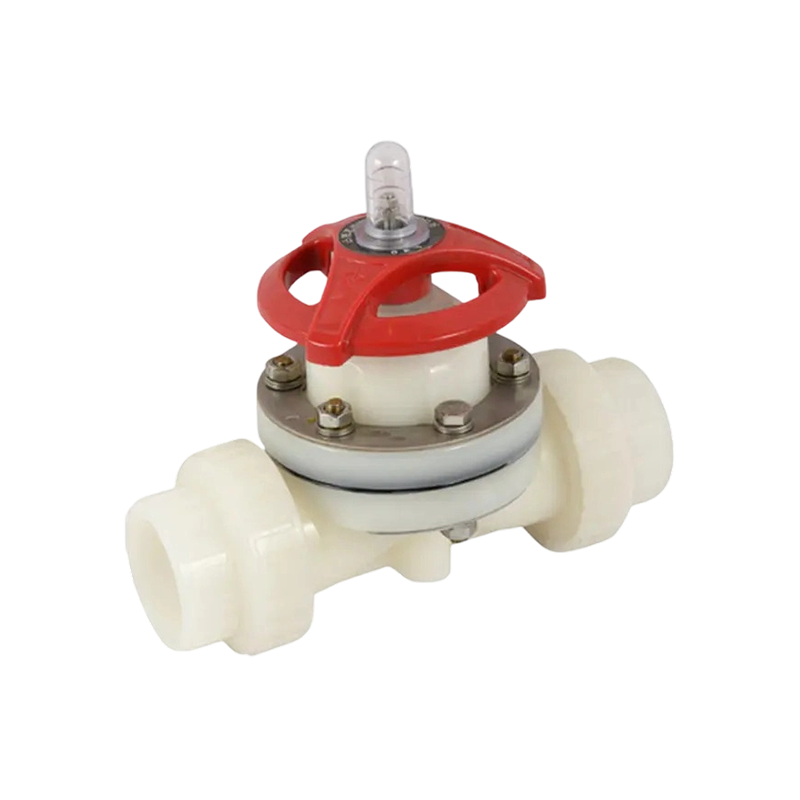

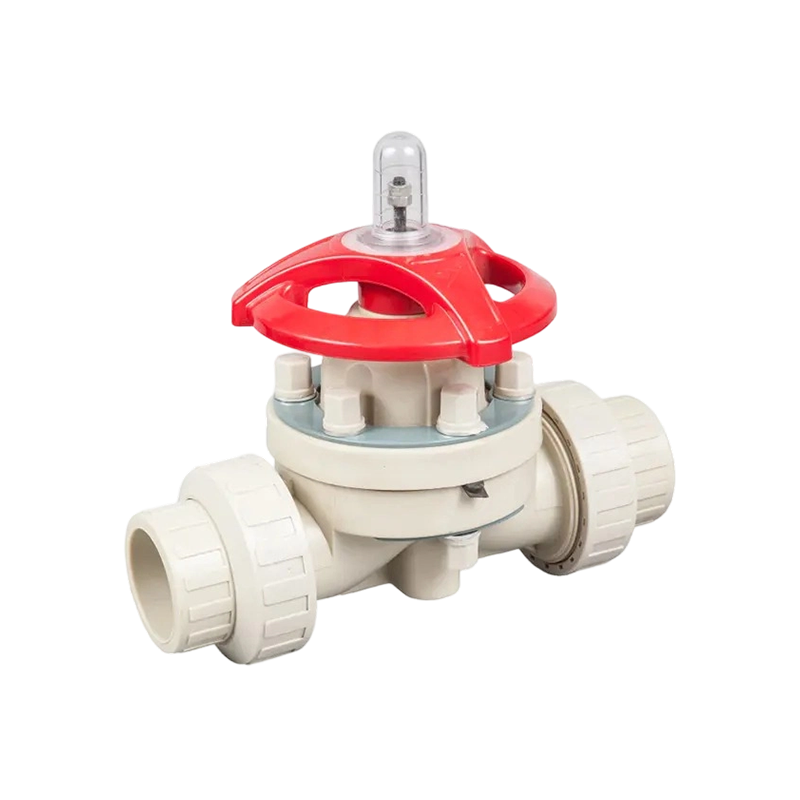

Skutočné spojovacie membránové ventily zdieľajú rovnaký tesniaci výkon ako štandardné prírubové membránové ventily, pričom sú pridané odnímateľné spojovacie spojenie na oboch koncoch telesa ventilu, čo umožňuje vybrať ventil z potrubia na kontrolu, čistenie alebo výmenu bez narušenia okolitého potrubného systému.
Kľúčové vlastnosti:
• Tesniaci výkon sa zhoduje s výkonom prírubových membránových ventilov, podporovaných rovnakým dizajnom membrány a sedla, ktorý sa používa v potrubí membránového ventilu.
• Veľká prietoková kapacita cez telo ventilu podporuje procesné linky, kde je dôležitá minimalizácia poklesu tlaku.
• Prevlečné matice na oboch koncoch umožňujú rýchle odpojenie od potrubia, čím sa zjednodušuje údržba, výmena ventilov a rekonfigurácia systému bez rezania alebo opätovného zvárania potrubia.
• Kompaktná konštrukcia karosérie skracuje celkovú dĺžku inštalácie v porovnaní s alternatívami s prírubou, čo je užitočné pri priestorovo obmedzených klzných plochách a usporiadaniach zariadení.
Skúsenosti z praxe v mnohých inštaláciách ukazujú, že spoje typu union sú najvhodnejšie pre menšie veľkosti liniek. Chyby pri inštalácii v továrenskom potrubí môžu spôsobiť nerovnomerné namáhanie spojovacích matíc, čo časom vedie k netesnostiam alebo poškodeniu matíc. Z tohto dôvodu sa tento typ ventilu odporúča pre veľkosti do DN50, pričom prírubové membránové ventily sa odporúčajú pre väčšie menovité priemery, kde je namáhanie spoja a mechanické zaťaženie väčšie.
Typické aplikácie zahŕňajú lyžiny zariadení, odberné miesta, laboratórne a pilotné výrobné linky a inštalácie, kde je potrebné pravidelne odstraňovať ventily kvôli čistení alebo kontrole. Jeho kompaktný pôdorys a odnímateľný dizajn z neho robia praktickú voľbu pre výrobcov zariadení OEM a výrobcov procesných sklzníc, ktorí pracujú v úzkych priestoroch a rozpočtových obmedzeniach, pričom stále poskytuje rovnakú odolnosť proti korózii a presné riadenie prietoku, aké nájdete v celom rade membránových ventilov.
