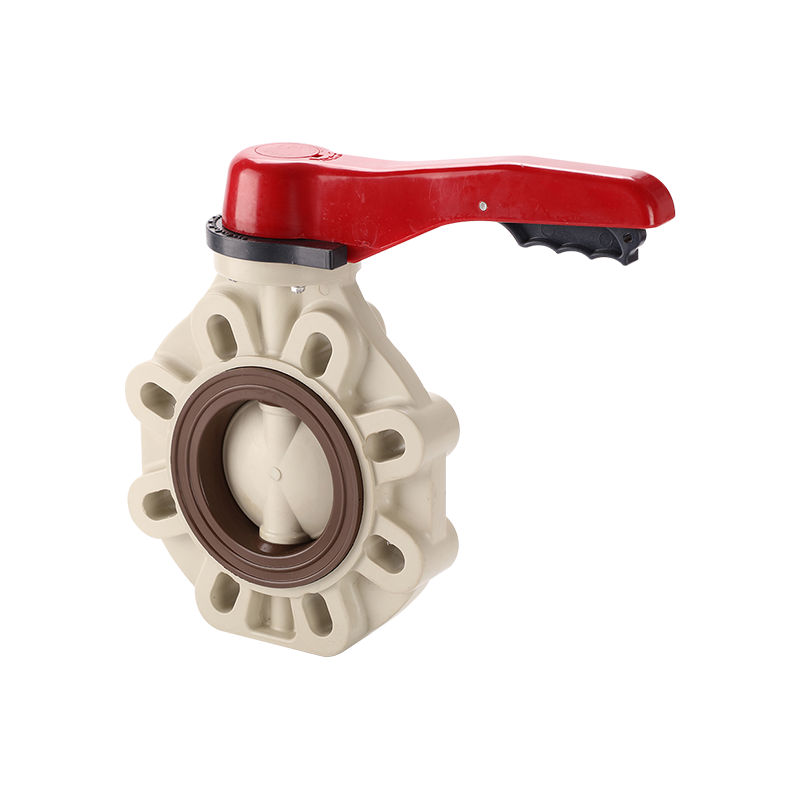

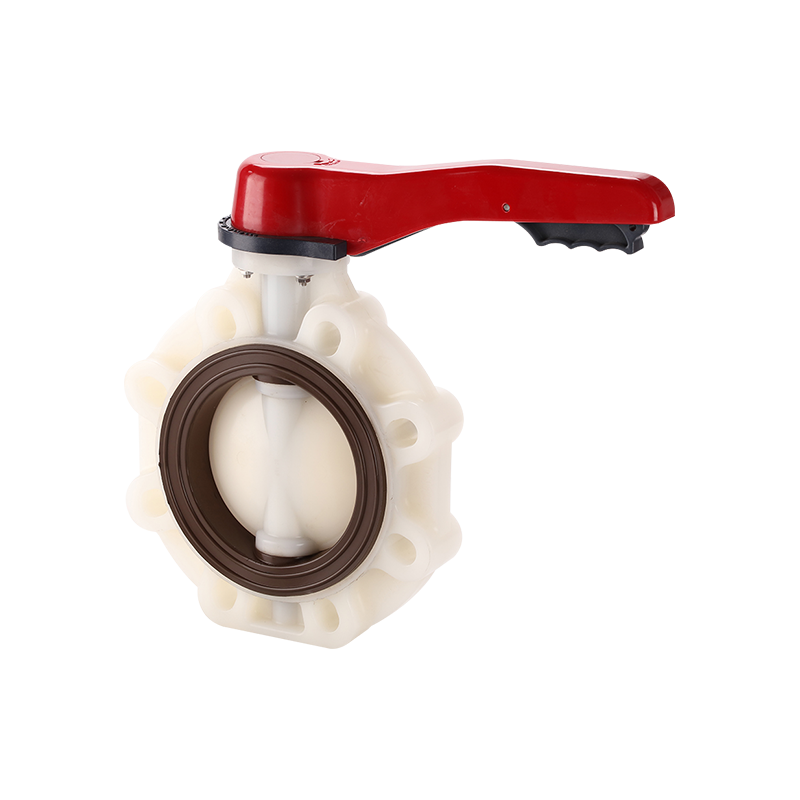

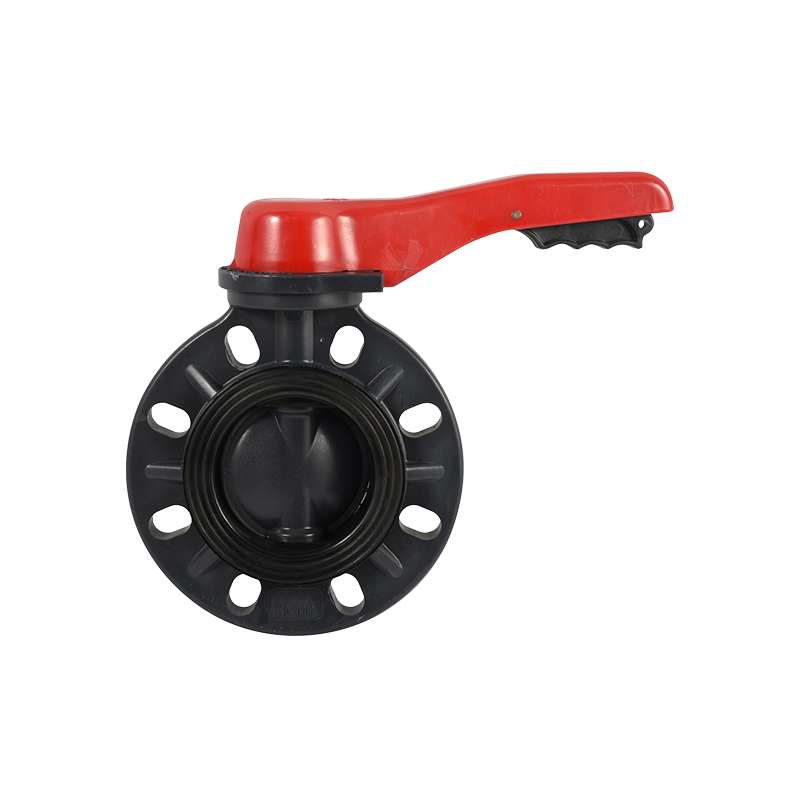

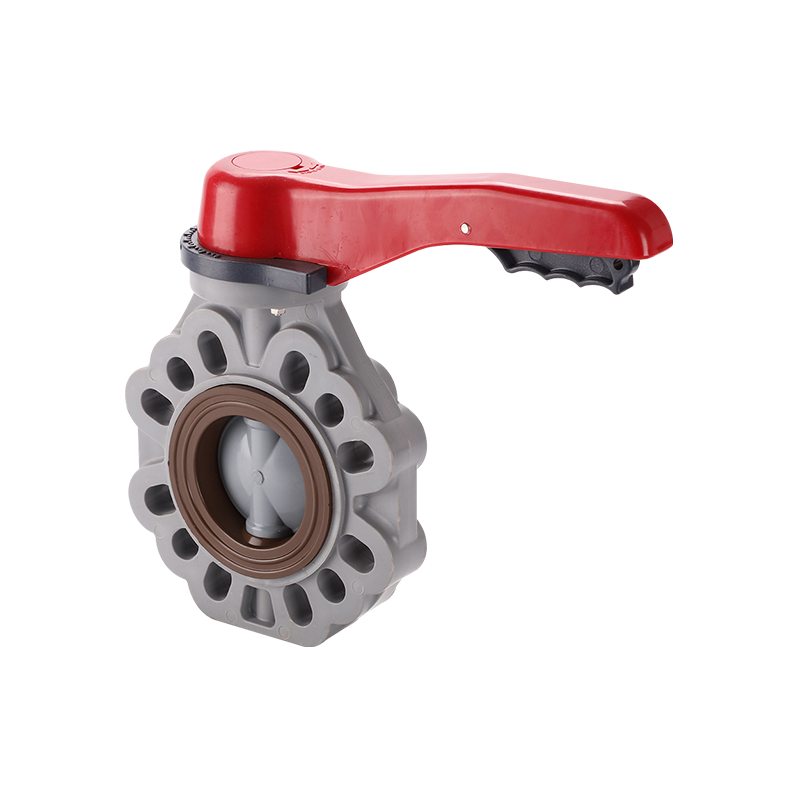

Pákové klapky v tejto sérii sú skonštruované so zosilneným telom a špeciálne navrhnutým sedlom, aby poskytovali spoľahlivú štvrťotáčkovú izoláciu a škrtiaci výkon vo všeobecných priemyselných aplikáciách a aplikáciách na manipuláciu s vodou.
Kľúčové vlastnosti:
• Špeciálne navrhnuté sedlo ventilu zlepšuje tesniaci výkon v porovnaní so štandardnou geometriou sedla škrtiacej klapky, čím sa znižuje únik v uzavretej polohe.
• Zosilnené telo ventilu s výstužnými rebrami a bez dutých častí je navrhnuté tak, aby minimalizovalo koncentráciu napätia, čím sa zvyšuje pevnosť konštrukcie v náročných prevádzkových podmienkach, ako sú tlakové rázy, vibrácie a mechanické zaťaženie.
• Dizajn kotúča s guľovým profilom zlepšuje odolnosť na rozhraní sedla a zároveň zlepšuje Cv (koeficient prietoku) ventilu, čím sa znižuje pokles tlaku na ventile v porovnaní s plochými profilmi kotúča.
• Rukoväť páky poskytuje rýchle, hmatové štvrťotáčkové ovládanie s indikáciou polohy, čo vyhovuje častému zapnutiu/vypnutiu, ako aj základnému škrteniu.
Kombinácia zosilnenej konštrukcie tela a optimalizovanej geometrie kotúča umožňuje ventilu zachovať integritu tesnenia a štrukturálnu spoľahlivosť počas opakovaného cyklovania, čo je obzvlášť dôležité pre potrubia s väčším priemerom, kde je väčšie namáhanie tela a zaťaženie kotúča.
Typické aplikácie zahŕňajú úpravne vody, systémy HVAC, všeobecné chemické výrobné linky a priemyselné potrubia, kde sa uprednostňuje ľahký, korózii odolný, štvrťotáčkový ventil pred ťažšími kovovými alternatívami. Konfigurácia pákovej rukoväte je vhodná pre menšie a stredné priemery, kde manuálna štvrťotáčková prevádzka zostáva praktická bez obsluhy prevodovky.
