FRPP WEIR MEMBRÁNOVÝ VENTIL S PRÍRUBOU

Vlastnosti
Pri zrode spoločnosti sme v roku 1979 vyrobili prvý plastový membránový ventil a v roku 1983 sme získali certifikáciu od Ministerstva chemického priemyslu.
Membránový ventil používa vysokokvalitný tesniaci materiál, ktorý vykazuje menšie tlakové napätie, pre svoju membránu a vankúš, čo vedie k optimálnemu tesniacemu výkonu.
Membránový ventil je navrhnutý tak, aby bol tlak rozložený rovnomerne. Táto konštrukcia umožňuje zníženie krútiaceho momentu ručného kolesa a udržiava vypnutie pri nízkom krútiacom momente.
Prísna kontrola procesu spracovania a montáže, nastavenie prietoku je stabilnejšie a presnejšie
Štruktúra membránového ventilu nemá žiadny mŕtvy uhol, žiadne znečistenie média, silnú odolnosť proti korózii, žiadne opotrebovanie tesnenia a vynikajúci vnútorný tesniaci výkon.

Porozprávajte sa s nami

PREV：CPVC WEIR MEMBRÁNOVÝ VENTIL S PRÍRUBOU
NEXT：UPVC membránové ventily

FRPP WEIR MEMBRÁNOVÝ VENTIL S PRÍRUBOU Podrobnosti

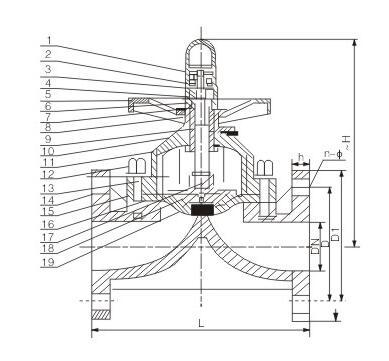

Časti a materiál

NIE	Časti	Materiály
1	kryt meradla	PC
2	študent	oceľ, nehrdzavejúca oceľ
3	ručné koleso	ABS, FRPP
4	Kapota	HR-PPFRPP, PPH, UPVC, CPVC, PVDF
5	Rukáv	liatina, zliatina medi
6	rady	Oceľ potiahnutá plastom, nehrdzavejúca oceľ
7	Skrutka a matica	oceľ, nehrdzavejúca oceľ
8	Stonka	oceľ, nehrdzavejúca oceľ, zliatina medi
9	Telo	FRPP, PPH, UPVC, CPVC, PVDF
10	kompresor	PVDF, CPVC, liatina
11	Vankúš	EPDM
12	Membrána	EPDM, FPM, FEP, PFA, PTFE
13	Mazacia bradavka	zliatina medi, používa sa len nehrdzavejúca oceľ DN80-300

Referenčná hodnota CV 100% úplne otvorená

DN	hodnota CV
15	5.4
20	6.3
25	7.2
32	8.1
40	23.4
50	43.2
65	76.5
80	103.5
100	166.5
125	270
150	360
200	630
250	900
300	900

(Mpa) Tabuľka teploty % tlaku

DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
20	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
25	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
32	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
40	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
50	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
65	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	1	0.5	0.3
80	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	1	0.5	0.3
100	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	0.8	0.5	0.3
125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Skúšobné údaje pre EPDM PTFE dvojvrstvovú membránu pre referenciu

Tabuľka rozmerov

DN	D1 (mm)			D (mm)			L (mm)			h(mm)	n			Φ (mm)
DN	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	h(mm)	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI
15	95	95	95	65	70	60	125	110	110	14	4	4	4	14	15	16
20	105	100	100	75	75	70	135	120	120	16	4	4	4	14	15	16
25	115	125	125	85	90	79	145/160	130	130	16	4	4	4	14	15	16
32	135	135	135	100	100	89	160/180	160	160	16	4	4	4	18	19	16
40	145	145	145	110	105	98	180	180	180	16	4	4	4	18	19	16
50	160	160	160	125	120	121	210/230	210	210	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	280	280	25	8	8	4*	18	19	19
100	215	220	220	180	175	190	350	340	340	25	8	8	8	18	19	19
125	255	255	255	210	210	216	405	405	405	30	8	8	8	18	19	22
150	280	280	280	240	240	241	460	460/480	460/480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	575	575	38	8	12*	8	22	23	22
250	395	395	395	350	355	362	685	685	685	38	12	12	12	22	25	26
300	480	480	480	400	400	432	790	790	790	40	12	16*	12	22	25	26
