Údržba a kontrola rizík statických ručných ventilov v priemyselných systémoch

Aké sú bežné typy ručných ventilov?

Manuálne ventily sú najbežnejším typom ventilov v systémoch riadenia priemyselných tekutín a sú široko používané v ropnom, chemickom, elektroenergetike, metalurgii, úprave vody, papierenskom, farmaceutickom, potravinárskom a inom priemysle. Ručné ventily používajú ručné ovládacie rukoväte, ručné kolesá, ozubené kolesá a iné mechanické zariadenia na otváranie a zatváranie alebo nastavenie prietoku média. Má jednoduchú štruktúru, je ľahko použiteľný, ekonomický a spoľahlivý a je nepostrádateľnou súčasťou priemyselných potrubných systémov. Podľa rôznych konštrukčných foriem, pracovných princípov a použiteľných príležitostí možno ručné ventily rozdeliť hlavne do nasledujúcich bežných typov:
Manuálny posúvač
Manuálny posúvač realizuje ovládanie tekutiny zapínaním a vypínaním pohybom klinového alebo paralelného posúvača nahor a nadol. Kontaktná plocha medzi posúvačom a sedlom ventilu je pri otváraní a zatváraní veľká, čo je vhodné pre príležitosti úplného otvorenia alebo úplného zatvárania, ale nie je vhodné na časté otváranie a zatváranie alebo škrtenie. Manuálny posúvač má výhody nízkeho odporu voči tekutinám, dobrého tesniaceho výkonu, jednoduchej konštrukcie a dlhej životnosti. Je široko používaný v ropovode, úprave vody, systémoch elektrární a iných pracovných podmienkach s vysokými požiadavkami na tesnenie.

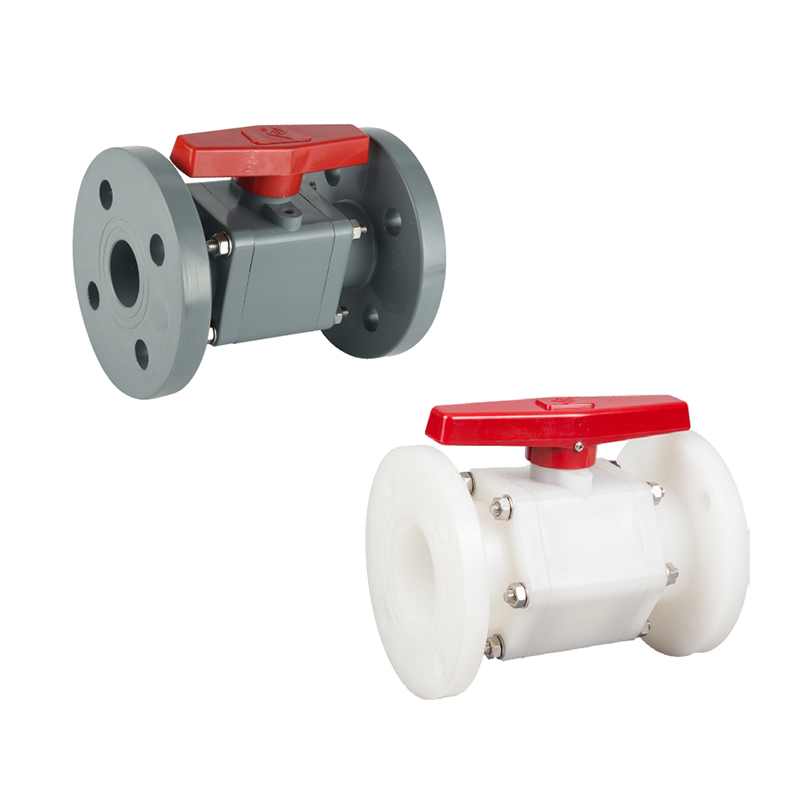

Ručný guľový ventil
Ručný guľový ventil využíva guľôčku na otáčanie o 90° okolo osi ventilu na riadenie prietoku média. Guľový ventil sa rýchlo otvára a zatvára, má malý prevádzkový krútiaci moment a má vynikajúci tesniaci výkon. Je obzvlášť vhodný pre systémy, ktoré vyžadujú rýchle otváranie a zatváranie a častú obsluhu. Je vhodný pre čisté kvapaliny, plyny a korozívne médiá. Je široko používaný v petrochemickom, zemnom plynárenskom, farmaceutickom, papierenskom a inom priemysle. Jeho kompaktná konštrukcia je obzvlášť vhodná na inštaláciu v obmedzených priestoroch.
Ručný uzatvárací ventil
Ručný uzatvárací ventil nastavuje prietok pohybom kotúča ventilu vo vertikálnom smere pozdĺž stredovej línie sedla ventilu. V porovnaní s posúvačom má uzatvárací ventil lepší výkon nastavenia, ale odpor tekutiny je relatívne veľký. Uzatvárací ventil je vhodný pre príležitosti, kde sa vyžaduje presná kontrola prietoku alebo tlaku, ako sú kotlové zariadenia, parné systémy, chemické procesy atď. Uzatvárací ventil má jednoduchú konštrukciu a je nenáročný na údržbu a často sa používa v malých a stredne veľkých potrubiach.
Ručný škrtiaci ventil
Manuálny škrtiaci ventil používa kotúčovú dosku ventilu na otáčanie okolo osi ventilu na otváranie a zatváranie kanála média. Má kompaktnú konštrukciu, nízku hmotnosť a nízku cenu a je obzvlášť vhodný na ovládanie ventilov s veľkým priemerom. Bežne sa používa v úprave vody, klimatizačných systémoch, protipožiarnych potrubiach, potravinárskom a nápojovom priemysle. Hoci tesniaci výkon nie je taký dobrý ako u guľových ventilov a posúvačov, má zjavné výhody v prípadoch citlivých na priestor a hmotnosť. Vylepšené produkty, ako sú obojsmerné tesnenia a excentrické škrtiace ventily, môžu efektívne rozšíriť rozsah použitia.
Ručný zásuvný ventil
Otváracia a zatváracia časť ručného zátkového ventilu sú kužeľové alebo valcové zátky, ktoré sa otvárajú a zatvárajú otáčaním. Jeho prietokový kanál je zvyčajne priamy s nízkym odporom tekutiny. Konštrukcia je jednoduchá a vhodná na časté otváranie a zatváranie. Je široko používaný pri ťažbe ropných polí, preprave plynu, mestských potrubných sieťach a iných oblastiach. Keďže zátkové ventily sú náchylné na opotrebovanie, moderné zátkové ventily často používajú mazacie alebo mäkké tesniace štruktúry na zlepšenie životnosti a tesniaceho výkonu.

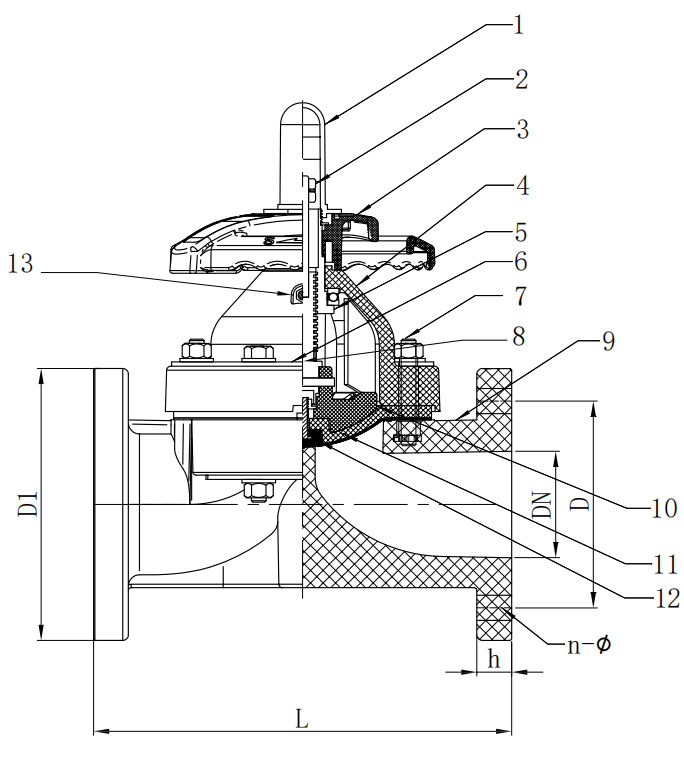

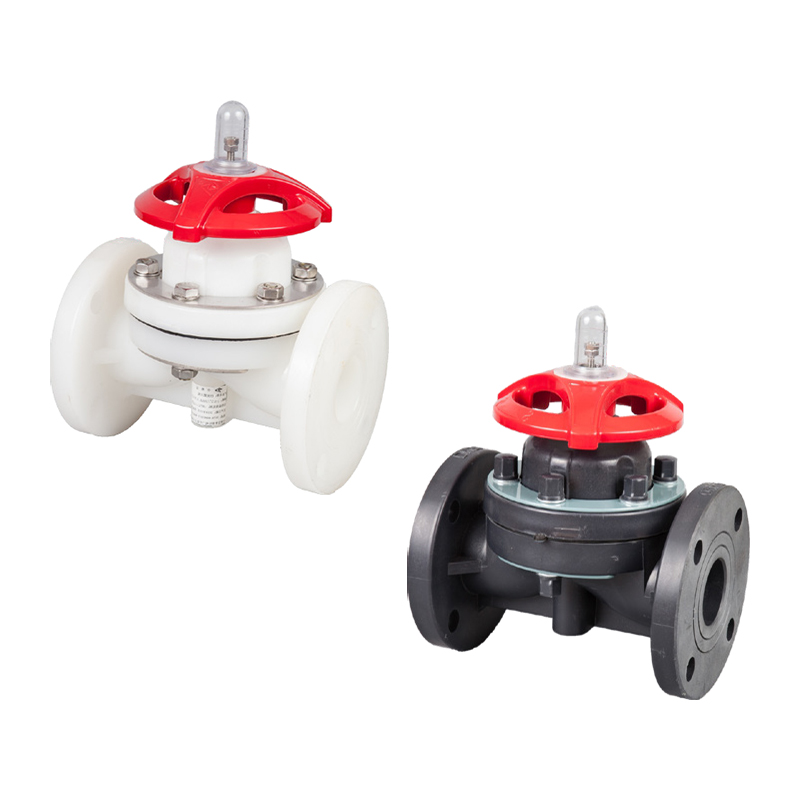

Manuálny membránový ventil
The manuálny membránový ventil využíva pružnú membránu ako otváraciu a uzatváraciu časť, ktorá je vhodná na ovládanie potrubných systémov obsahujúcich pevné častice, korozívne médiá alebo viskózne kvapaliny. Jeho najväčšou výhodou je, že žiadna kovová časť nie je v kontakte s médiom, čím sa predchádza problémom s koróziou a znečistením. Je vhodný pre vysoko čisté toky procesov, ako sú liečivá, potraviny a biochemikálie, a je široko používaný v systémoch CIP/SIP. Vďaka svojej špeciálnej štruktúre je vhodné membránu opraviť a vymeniť.

Manuálny ihlový ventil
Ihlový ventil využíva štíhle kónické jadro ventilu na presné riadenie malých prietokov. Používa sa hlavne pri vysoko presnej regulácii tekutín, ako sú prístrojové systémy, vzorkovacie systémy, hydraulické alebo pneumatické riadiace obvody. Kompaktná konštrukcia, vysoká presnosť regulácie, široko používaná vo vedeckom výskume, laboratóriách a vysokotlakových plynových zariadeniach.
Manuálny spätný ventil
Hoci spätné ventily zvyčajne fungujú automaticky, niektoré systémy používajú spätné ventily s manuálnymi funkciami. Používa sa na zabránenie stredného spätného toku a umožňuje manuálny zásah za zvláštnych okolností. Bežne sa používa pri príležitostiach s vysokou bezpečnosťou, ako sú vysokotlakové kotly, čerpacie stanice, chemické skladovacie nádrže atď.

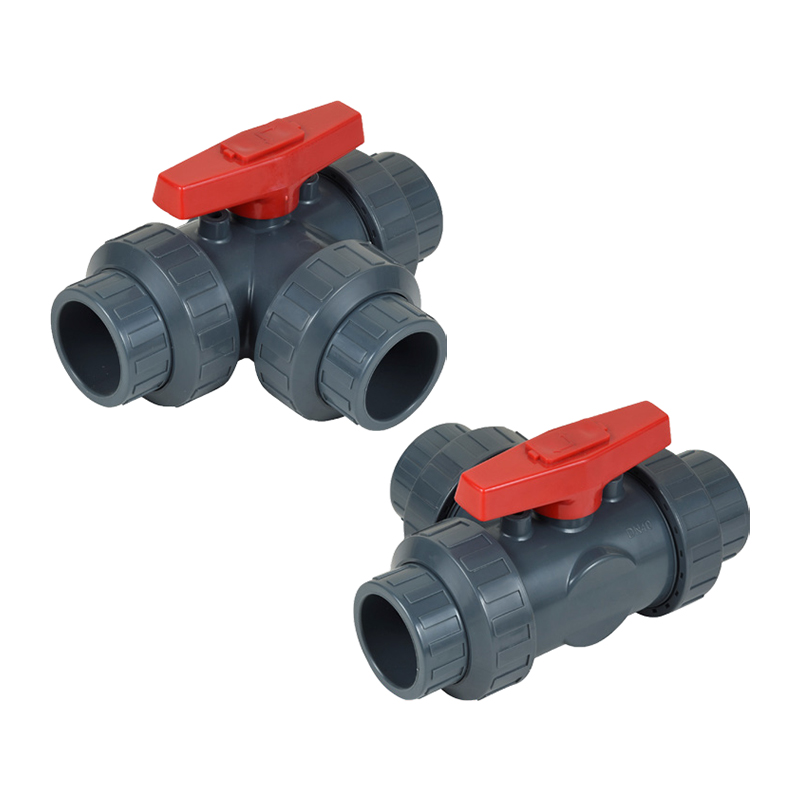

Manuálny trojcestný ventil
Trojcestné ručné ventily je možné rozdeliť na štruktúry „T-typ“ a „L-typ“, vhodné na zmenu smeru tekutiny alebo realizáciu viackanálového prepínania. Väčšinou sa používa v zmiešavacích, odbočovacích alebo obtokových systémoch a je široko používaný pri HVAC, spracovaní potravín a prepínaní potrubí. Flexibilná prevádzka, rôznorodá štruktúra, možno kombinovať s guľovými ventilmi, zátkovými ventilmi a inými formami dizajnu.

Aký je rozdiel medzi ručnými guľovými ventilmi a ručnými posúvačmi v štruktúre a metóde tesnenia?

Ručné guľové ventily a ručné posúvače sú dva bežné uzatváracie ventily potrubí, ktoré sa široko používajú v priemyselných systémoch, ako je ropa, chemikálie, metalurgia, elektrická energia a stavebníctvo. Aj keď obe plnia úlohu otvárania a zatvárania tekutín a uzatvárania priechodov z hľadiska funkcie, existujú podstatné rozdiely v ich konštrukčnom prevedení, princípe tesnenia, výkone a použiteľných scenároch.
Konštrukčné rozdiely v dizajne
Konštrukčným jadrom ručného guľového ventilu je dutá guľa, ktorá otáčaním gule ovláda zapínanie a vypínanie média. Guľa je zvyčajne pevná kovová guľa s otvorom, ktorá je axiálne spojená s driekom ventilu. Guľový ventil je zvyčajne štvrťotáčkový a stačí ho otočiť o 90°, aby sa prepol z úplne otvoreného na úplne zatvorené. Konštrukcia tela ventilu je väčšinou dvojdielna alebo trojdielna, čo je vhodné na údržbu a výmenu vnútorných častí. Povrch gule je presne opracovaný a spolupracuje s tesniacim sedlom a tvorí tesniaci pár. Celková konštrukcia je kompaktná a ľahká, čo sa ľahko inštaluje na miesta s obmedzeným priestorom.
Hlavnými konštrukčnými prvkami ručného posúvača sú klinovité alebo paralelné posúvače, ktoré sa otvárajú a zatvárajú zvislým zdvihnutím posúvača hore a dole. Brána stúpa a klesá pozdĺž špirálového pohybu drieku ventilu, zvyčajne viacotáčkovej konštrukcie, a proces otvárania a zatvárania je relatívne pomalý. Teleso posúvača je vo všeobecnosti integrálny odliatok s hlbokou vnútornou dutinou a veľkými konštrukčnými rozmermi. Pretože je potrebné, aby sa brána úplne zdvihla na vrch dutiny ventilu, aby sa úplne otvorila, má ručný posúvač vyššie požiadavky na priestor a prevádzkový krútiaci moment ako guľový ventil.
Rozdiel v spôsobe tesnenia
Ručný guľový ventil má tvárovú tesniacu štruktúru. Tesniaci pár je tvorený kontaktom medzi povrchom gule a tesniacim sedlom, ktoré je zvyčajne vyrobené z polytetrafluóretylénu (PTFE), vystuženého polyméru, kovu alebo kompozitného materiálu. Guľa vždy zostáva v kontakte s tesniacou plochou počas otáčania a efektívne utesnenie je dosiahnuté prostredníctvom konštrukcie plávajúcej gule alebo pevnej gule. Guľový ventil má vynikajúci tesniaci výkon a extrémne nízku mieru úniku, čo je obzvlášť vhodné pre pracovné podmienky s vysokými požiadavkami na nulový únik. Niektoré špičkové guľové ventily majú tiež obojsmerné tesnenie a protipožiarne a antistatické konštrukcie na zlepšenie bezpečnosti systému.
Manuálny posúvač má drôtenú tesniacu štruktúru. Tesniacu dvojicu tvoria okraje na oboch stranách posúvača a tesniaca plocha sedla ventilu. Tesniaca plocha je väčšinou vyrobená z kovových materiálov, ako je legovaná oceľ, tvrdá zliatina a stelit. Tesnenie závisí od spolupráce stredného tlaku a sily uťahovania klinu brány a tesniaci účinok nie je taký dobrý ako guľový ventil pri nízkotlakových podmienkach. Vďaka silnému treniu medzi bránou a sedlom ventilu počas procesu otvárania a zatvárania sa ľahko nosí a požiadavky na presnosť spracovania a montáže sú vysoké. Niektoré posúvače používajú elastické posúvače alebo tlakové samotesniace konštrukcie na zlepšenie tesnenia, ale ich celkový tesniaci výkon je stále o niečo horší ako u guľových ventilov.
Rozdiely v otváraní a zatváraní
Ručný guľový ventil sa rýchlo otvára a zatvára, má nízky krútiaci moment a ľahko sa ovláda. Jeho uhol natočenia je iba 90°, čo je vhodné pre systémy, ktoré sú často prevádzkované alebo vyžadujú rýchle odpojenie média. Počas procesu otvárania a zatvárania nedochádza k žiadnemu treniu a chod je stabilný, čo je vhodné najmä pri príležitostiach vyžadujúcich núdzové vypnutie.
Ručný posúvač sa pomaly otvára a zatvára a na dokončenie celej operácie je potrebné niekoľkokrát otočiť ručným kolieskom. V dôsledku dlhého pohybu brány nahor a nadol v spojení s mechanickou stratou mechanizmu na prenos závitu drieku ventilu je prevádzkový proces časovo náročný a pracný. Nie je vhodný na časté otváranie a zatváranie, ale má spoľahlivé dlhodobé tesniace schopnosti v potrubných systémoch s veľkým priemerom a nízkou frekvenciou.
Rozdiely v rozsahu aplikácie
Ručný guľový ventil je vhodný pre potrubné systémy, ktoré vyžadujú rýchle otváranie a zatváranie, dobré tesnenie a nízky prietokový odpor. Je obzvlášť vhodný pre priemyselné odvetvia s prísnou kontrolou úniku, ako je zemný plyn, rafinovaný olej, čisté chemikálie, liečivá a úprava vody. Má kompaktnú štruktúru a flexibilnú inštaláciu a je vhodný pre zariadenia alebo odbočné potrubia s obmedzeným priestorom.
Ručné posúvače sú vhodné pre diaľkové potrubia s veľkým priemerom, nízkofrekvenčné operácie a malé zmeny tlaku. Sú široko používané v hlavných ventilových pozíciách vo vodárenských, vykurovacích, elektrických, hutníckych a iných systémoch a sú obzvlášť vhodné na použitie ako uzatváracie zariadenia. Jeho prietokový odpor je extrémne nízky a v plne otvorenom stave nedochádza takmer k žiadnemu poklesu tlaku, čo je šetrnejšie k diaľkovým prenosovým systémom.
Prietok a strata tlaku
Kanál vo vnútri gule ručného guľového ventilu je často navrhnutý s dizajnom s plným otvorom. Médium pri prechode ventilom nemá takmer žiadny prietokový odpor a nevzniká žiadny zjavný pokles tlaku. Má malý vplyv na účinnosť systému a je vhodný pre procesné toky vyžadujúce efektívny prenos.
Ručné posúvače majú tiež malý prietokový odpor v úplne otvorenom stave, ale pri čiastočnom alebo neúplnom otvorení sú náchylné na turbulencie a vibrácie. V porovnaní s guľovými ventilmi ich lokálne štruktúry pravdepodobnejšie spôsobia strednú eróziu, ktorá následne ovplyvňuje životnosť tesniacej plochy.

Ako si vybrať ručné ventily pre potravinársky alebo farmaceutický priemysel

V potravinárskom a farmaceutickom priemysle ručné ventily nesú len základné funkcie otvárania, zatvárania, regulácie a rezania, ale súvisia aj s bezpečnosťou výrobkov, čistotou a zhodou výroby. Keďže tieto priemyselné odvetvia majú extrémne vysoké požiadavky na hygienu, materiály a schopnosti proti znečisteniu, výber musí prísne dodržiavať príslušné priemyselné normy a plne zohľadňovať faktory, ako sú charakteristiky média, prietok procesu, metódy čistenia a dezinfekcie a materiály konštrukcie ventilov.
Konštrukčné prevedenie, ktoré spĺňa hygienické normy
Potravinársky a farmaceutický priemysel má mimoriadne vysoké požiadavky na čistotu povrchov zariadení. Ručné ventily musia mať vlastnosti, ako sú žiadne mŕtve uhly, žiadne zadržiavanie a ľahké čistenie. Pri výbere by sa mali uprednostniť produkty ventilov, ktoré spĺňajú hygienické certifikácie ako EHEDG (European Hygienic Engineering Design Group), 3-A (Normy American Dairy Hygiene Association Standards) a FDA (American Food and Drug Administration). Dutina ventilu by mala mať dizajn s plným otvorom, aby sa zabezpečilo, že médium plynulo prúdi bez zadržiavania; vnútorný povrch by mal byť elektrolyticky leštený a drsnosť by mala byť kontrolovaná v rámci Ra ≤ 0,4 μm, aby sa zabránilo priľnutiu baktérií.
Výber materiálov telesa ventilu a tesniacich materiálov
Výber materiálu priamo ovplyvňuje odolnosť ventilu proti korózii, teplotnú odolnosť a biokompatibilitu. Potravinársky a farmaceutický priemysel odporúča použitie nehrdzavejúcej ocele 316L ako hlavného materiálu pre telo ventilu z dôvodu jej vynikajúcej odolnosti proti korózii a zvárateľnosti a jej schopnosti odolávať kyslému, zásaditému a vysokoteplotnému prostrediu pary, ktoré sa bežne používajú v systémoch CIP (Clean-in-Place) a SIP (Sterilize-in-Place). Tesnenia by mali byť vyrobené z potravinárskeho polytetrafluóretylénu (PTFE) s certifikáciou FDA, EPDM (etylén-propylén-diénový monomérny kaučuk) alebo FKM (fluórkaučuk) a iných materiálov s dobrou chemickou odolnosťou a tepelnou odolnosťou, aby sa zabezpečilo, že médium nebude kontaminované.
Jednoduché čistenie a sterilizácia CIP/SIP
Počas výroby potravín a liekov je potrebné potrubný systém pravidelne čistiť na mieste (CIP) a sterilizovať parou na mieste (SIP). Štruktúra ventilu musí byť kompatibilná s týmto typom čistenia. Pri výbere zvážte, či má dutina ventilu funkciu automatického vyprázdňovania, či je možné dosiahnuť čistenie bez zvyškov, či má tesnenie odolnosť voči vysokej teplote (≥150 °C) a či ventil podporuje dobu sterilizačného cyklu (vo všeobecnosti sa vyžaduje viac ako 30 minút). Štruktúra trojcestných ventilov, membránových ventilov a aseptických vzorkovacích ventilov bola optimalizovaná a je vhodnejšia pre takéto procesy.
Preferované typy sanitárnych ventilov, ako sú membránové ventily a škrtiace ventily
Membránové ventily sú široko používané na miestach s vysokými požiadavkami na čistotu, pretože ich médiá sa dotýkajú iba vnútornej dutiny telesa ventilu a materiálu membrány. Jeho štruktúra je jednoduchá a v dutine ventilu nie je žiadna retenčná oblasť, čo je obzvlášť vhodné na dopravu vysokoviskóznych, pevných častíc alebo korozívnych médií. Klapkové ventily sa vyznačujú kompaktnou štruktúrou, nízkou hmotnosťou a rýchlym otváraním a zatváraním. Často sa používajú v situáciách s nízkym tlakom alebo vysokým prietokom, najmä na plnenie, filtráciu a prepravu. Sanitárne klapky sú zvyčajne vybavené rýchloupínacími prípojkami, ktoré sa dajú ľahko rozobrať, vyčistiť a udržiavať na mieste a spĺňajú špecifikácie GMP.
Spôsob pripojenia by mal spĺňať hygienické požiadavky
Spôsob pripojenia manuálnych ventilov priamo súvisí s výkonom sanitárneho tesnenia. Mali by sa uprednostňovať sanitárne spôsoby pripojenia, ako je typ svorky, typ zvárania alebo typ príruby. Pripojenie typu svorky sa dá rýchlo rozobrať a zmontovať, vhodné pre zariadenia, ktoré sa často čistia; spojenie typu zvárania má dobrú štrukturálnu pevnosť a tesnenie, vhodné pre príležitosti stálej montáže; Prírubové pripojenie sa väčšinou používa vo veľkých systémoch, ale je potrebné zvoliť sanitárnu tesniacu štruktúru príruby. Bez ohľadu na metódu musí tesniaci povrch zachovať presnosť spracovania a povrchovú úpravu, aby sa zabránilo rastu mikróbov.
Anti-mixing a dávková kontrola
Viacodrodové a malosériové výrobné procesy v potravinárskom a farmaceutickom priemysle vyžadujú vyššiu spoľahlivosť spínania a tesnenia ventilov. Konštrukcie, ako sú dvojsedlové ventily alebo ventily proti zmiešavaniu, by sa mali zvoliť tak, aby sa zabránilo krížovej kontaminácii medzi šaržami. Ventil by mal mať funkciu kovového limitu polohy, aby sa zabránilo zvyšku alebo zmiešaniu v dôsledku nesprávneho fungovania; zároveň by mal podporovať zaznamenávanie parametrov procesu, aby sa splnili požiadavky na sledovateľnosť GMP.
Súlad s požiadavkami GMP a validácie
Podľa požiadaviek správnej výrobnej praxe (GMP) pre farmaceutickú výrobu by zariadenie malo mať dobrú overiteľnosť a konzistenciu. Vybraný ručný ventil by mal mať overovacie dokumenty vrátane certifikácie materiálu, správy o skúške tesniaceho materiálu, správy o tlakovej skúške, certifikácie drsnosti povrchu, inštalačných výkresov atď. Zároveň musí výrobca poskytnúť podporu dokumentu IQ (potvrdenie o inštalácii)/OQ (potvrdenie prevádzky)/PQ (potvrdenie výkonu), aby splnil revíziu systému manažérstva kvality.
Hodnotenie odolnosti proti korózii a životnosti
Bežné médiá v potravinárskom priemysle, ako sú mliečne výrobky, džús, sójová omáčka a alkohol, majú určitú kyslosť a zásaditosť; vo farmaceutickom priemysle, ako je etanol, peroxid vodíka a kyslé dezinfekčné prostriedky, sú vysoko korozívne. Konštrukcia ventilu musí byť schopná odolať dlhodobej erózii čistiacimi prostriedkami a chemickými činidlami pri zabezpečení životnosti. Je to rec
